音叉液位開關

Ring-11高溫音叉液位開關

　　Ring-11高溫音叉液位開關是一種高可靠性專用于溫度較高介質液位測量的控制開關。儀表采用耐高溫設計，過程溫度可達250℃，行業領先，通過SIL2/3認證和本安、隔爆防爆認證，主要用于過程溫度超過150℃的液位測量和控制。

產品概述
工作原理
產品特點
技術參數
產品應用

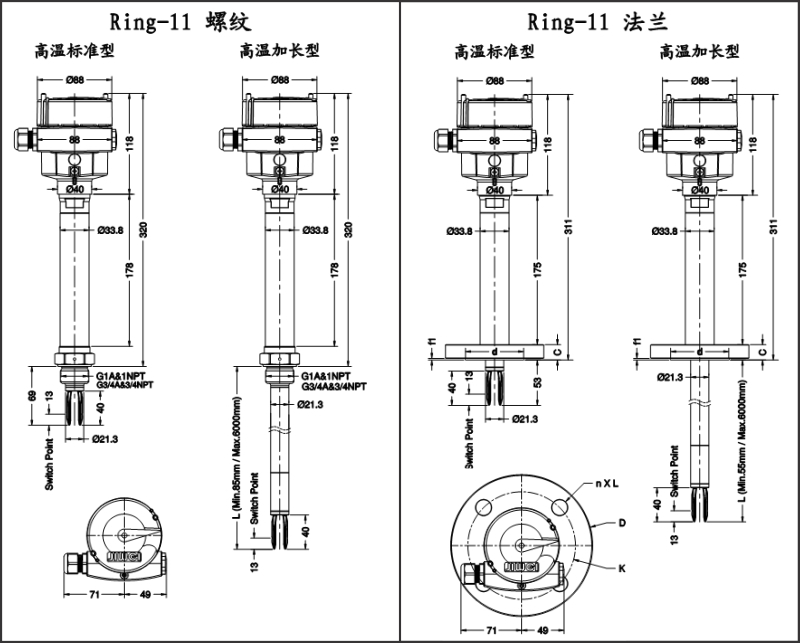

產品尺寸
訂購選型

　　Ring-11高溫音叉液位開關通過SIL2/3認證和本安、隔爆防爆認證，是一種高可靠性專用于溫度較高介質液位測量的控制開關。儀表采用耐高溫設計，過程溫度可達250℃，行業領先。
　　Ring-11高溫音叉液位開關是在常溫音叉料位開關的基礎上增加耐高溫的結構設計而成，即在過程連接與表頭之間增加延長管的方式，增加熱傳導距離降低表頭溫度，同時采用耐高溫壓電陶瓷組件和耐高溫導線。其工作原理與常溫音叉液位開關的工作原理完全相同，也是利用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
　　（1）耐高溫設計，過程溫度可達250℃，行業領先。
　　（2）叉體長僅40mm，特別適合管道等狹小空間的液位測量。
　　（3）叉體經過精密調諧，可測介質密度最小僅0.5g/cm3。
　　（4）抗干擾能力強，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
　　（5）擁有繼電器、二線制、NAMUR和晶體管4種信號輸出方式。
　　（6）通過SIL2/3認證和本安、隔爆防爆認證。
　　（7）基于檢測頻率變化的設計，具有高可靠性。

適用液體	密度	≥0.5g/cm3
	粘度	0.1～10000mPa.s①
	流速	最大6m/s
探頭參數	表面光潔度	Ra<0.5μm②
	振動頻率	接近1200Hz
	叉體長度	40mm
精度	測量偏差	±1mm
	延滯性	2mm
	重復性	0.1mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	20～253V AC/20～72V DC
	二線制型	10～36V DC
	NAMUR	8.2V DC
	晶體管（NPN/PNP）	6~48V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信號輸出	繼電器	雙刀雙擲 5A/253V AC/24V DC
	二線制	8mA/16mA，報警<2.3mA
	NAMUR	≤1mA或≥2.1mA，故障≤1mA
	晶體管	NPN/PNP
工作環境	過程壓力	-1～64bar
	過程溫度	常溫-50～150℃
	過程溫度	高溫-50～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	SIL認證	SIL2（HFT=0)/SIL3（HFT=1)
	防爆等級	隔爆：Ex d IIC T6~T1 Gb
	防爆等級	本安：Ex ia IIC T6~T1 Ga
	CE	LVD證書和EMC證書
	防護等級	IP66/IP67
材質	外殼	鋁合金、不銹鋼
	接地端子	316L
	螺紋過程連接	316L
	法蘭過程連接	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	叉體	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	過程密封	克林格C-4400墊片

注：①條件：當密度為1時的粘度范圍。

②適用范圍：僅限于食品級音叉液位開關。

　　（1）化工香料生產中原料儲罐、槽罐、反應釜（強腐蝕性、高溫液體）的液位測量。
　　◇本產品接觸被測液體的叉體和過程連接部分噴涂ECTFE、PFA涂層，能適應強酸強堿液體的測量。過程溫度高達250℃。
　　（2）甲苯、環己烷等液體的液位測量。
　　（3）其他過程溫度超過150℃的液位測量和控制。
- 訂購選型，詳情請詢：0755-28407683
