振棒料位開關

Tube-11超高溫振棒料位開關

具有水冷（氣冷）功能的Tube-11超高溫振棒料位開關其可在400℃超高溫工況下可靠工作，大大拓展了Tube-11系列振棒料位開關的應用范圍。

產品概述
工作原理
產品特點
技術參數
產品應用

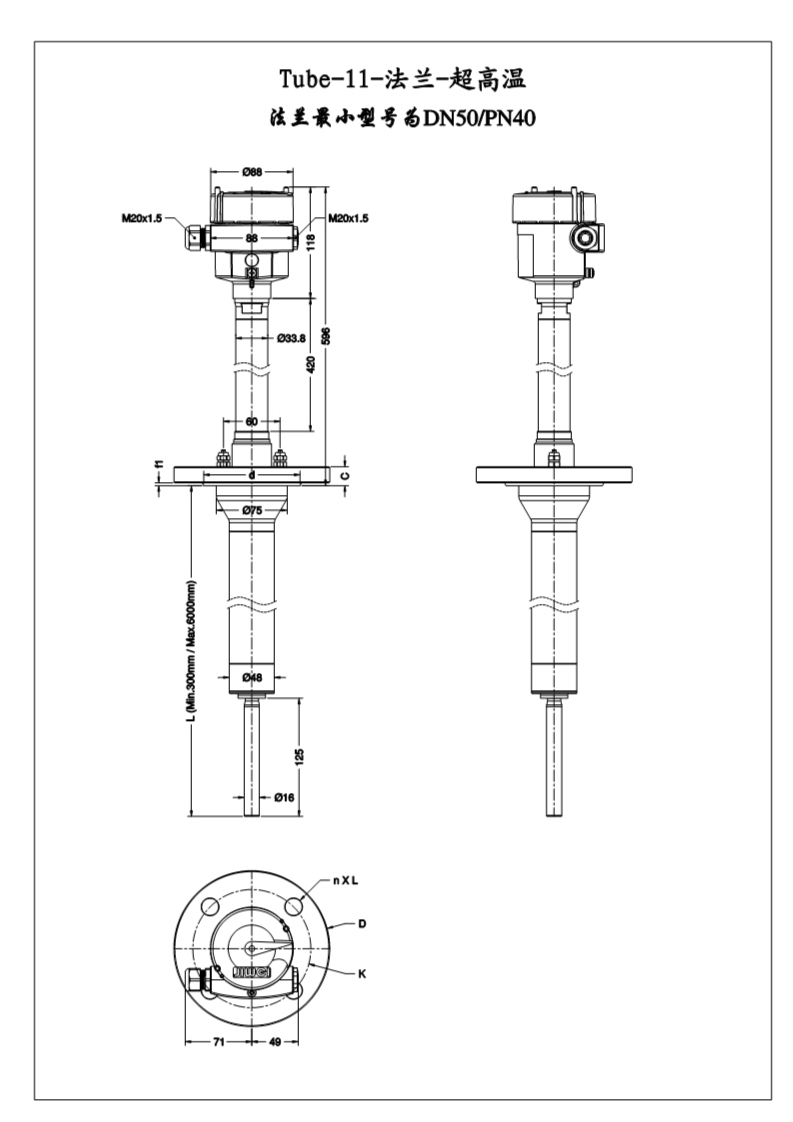

產品尺寸
訂購選型

針對過程溫度超過250℃的超高溫工況，計為自動化在Tube-11高溫振動棒料位開關基礎上成功開發了具有水冷（氣冷）功能的Tube-11超高溫振棒料位開關其可在400℃超高溫工況下可靠工作，大大拓展了Tube-11系列振棒料位開關的應用范圍。
Tube-11超高溫振棒料位開關工作原理也與Tube-11高/常溫振棒料位開關的工作原理完全相同，Tube-11超高溫振棒料位開關是在高溫振棒料位開關結構上創新地外加一個冷卻套管。冷卻套管一端與過程連接（法蘭）焊接在一起，設有進氣或進水通孔和出氣或出水通孔；冷卻套管的另一端與振動探頭相連。過程連接（法蘭）上進氣或進水通孔連有毛細銅管，直通振動探頭，氣流或水流通過毛細銅管直達振動探頭，從而降低探頭溫度，使得振棒料位開關內部的壓電陶瓷和高溫導線能夠在允許的溫度條件下工作，使振棒料位開關能夠在400℃超高溫工況下實現可靠測量。
（1）過程溫度高達400℃，行業領先。
（2）雙管探頭設計，國內首創。
（3）探頭經過精密調諧，檢測靈敏度高，可測介質密度低至0.02g/cm3，適用于絕大部分固體物料測量。
（4）具有較大掛料和粘附冗余，能很好適應粘稠或易掛料介質的測量。
（5）豐富的自診斷功能，能準確定位故障信息。
（6）安裝簡單，無需校準。
（7）通過CE和粉塵隔爆、粉塵本安、氣體隔爆、氣體本安防爆認證。
（8）采用抗腐蝕性強的材料：316L、318S13。

適用物料	介質類型	粉末、顆粒狀固體物料^①
適用物料	介質密度	≥0.02g/cm3
探頭參數	振動頻率	接近360Hz
	探頭長度	125mm
	探頭直徑	16mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	20～253V AC/20～72V DC
	二線制型	10～36V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信號輸出	繼電器	雙刀雙擲，5A/253V AC/24V DC
信號輸出	二線制	8mA/16mA，報警<2.3mA
工作環境	過程壓力	-1～16bar
	過程溫度	常溫-50～150℃，高溫-50～250℃，超高溫-50～400℃
	環境溫度	-40～80℃
	儲存和運輸溫度	-40～80℃
冷卻規格和參數（只適用于Tube-11超高溫型）	冷卻進氣管	6×4規格(外徑6mm)PU氣管
	冷卻氣壓	0.8Mpa
	冷卻氣體最小流量	需調試^②
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	防護等級	IP66/IP67
	防爆等級	隔爆：Ex d IIC T6~T1 Gb, Ex tD A21 IP66 T80~440℃ 本安：Ex ia IIC T6~T1 Ga,Ex iaD 20 T85~450℃
	CE	LVD證書和EMC證書
材質	外殼	鋁合金、不銹鋼
	接地端子	316L
	過程連接	316L
	探頭	316L、318 S13
	過程密封	克林格C-4400墊片

　　注：①顆粒大小最大20mm，此時要求介質密度<0.05g/cm3。

　　　　②用附帶的口哨扣住排氣嘴，并使口哨出氣孔一側的內壁緊貼排氣嘴外壁放置，緩慢增加冷卻氣體進氣量，直到口哨發出號聲為止，此時對應的冷卻氣體流量為最小流量。

（1）鋼鐵廠灰渣料位測量。
（2）過程溫度超過250℃粉末、顆粒料位測量
- 訂購選型，詳情請詢：0755-28407683
