緊湊型音叉液位開關

< >

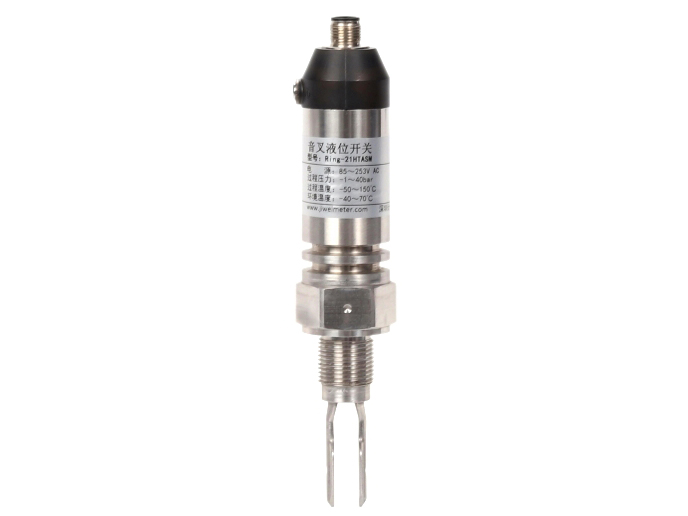

Ring-21高溫緊湊型音叉液位開關

溫度可達150℃，應用于較高溫度的一般液位測量。

產品概述
工作原理
產品特點
技術參數
產品應用

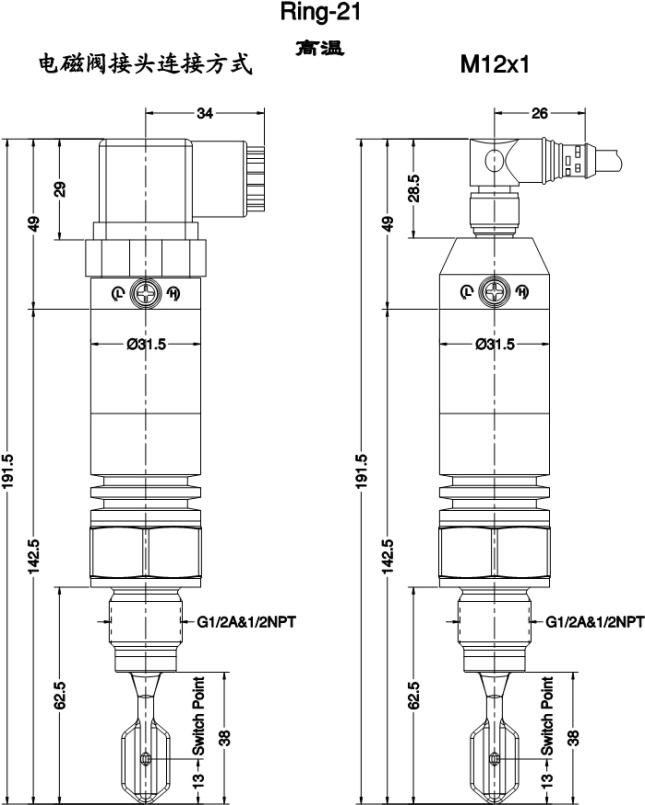

產品尺寸
訂購選型

　　Ring-21高溫緊湊型音叉液位開關是專用于溫度較高工況下液位測量的經濟型限位控制開關。高溫緊湊型音叉液位開關是在緊湊型音叉液位開關的基礎上，通過加散熱管的方式，使得儀表能夠耐受150℃的高溫。
　　產品整體結構小巧輕便，產品總長度191.5mm，最大直徑31.5mm，其中音叉長度僅38mm。該產品主要用于較為簡單工況的液位測量，特別適合用于小型容器和罐體周圍空間狹小的場合。同樣基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。
　　Ring-21高溫緊湊型音叉液位開關是在緊湊型音叉液位開關的基礎上，在過程連接和儀表表頭之間加裝散熱管，減少熱量向表頭傳導，使得儀表能夠耐受150℃的過程溫度。高溫緊湊型音叉液位開關的工作原理與音叉液位開關的工作原理完全相同，也是基于檢測叉體浸泡于介質時振動頻率變化的設計原理。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
　　（1）結構緊湊，精致小巧，總長191.5mm，最大直徑31.5mm，叉體長僅38mm。
　　（2）耐高溫設計，能夠用于150℃高溫液體的液位測量。
　　（3）特別適合管道及狹小空間的液位測量。
　　（4）通過CE認證。
　　（5）基于檢測頻率變化的設計，具有高可靠性。
　　（6）經濟實用、操作簡單、性價比高。

適用液體	密度	大于0.7g/cm3
適用液體	流速	最大6m/s
探頭參數	振動頻率	接近1200Hz
探頭參數	叉體長度	38mm
精度	測量偏差	±1mm
	延滯性	3.0±0.5mm
	重復性	0.5mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	85～253V AC
	繼電器輸出型	10～35V DC
	晶體管NPN/PNP型	10～35VDC
	功率消耗	AC<3.8mA；DC<825mW
工作環境	過程壓力	-1～40bar
	過程溫度	-50～150℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	晶體管NPN/PNP型	類別III，級別II
安全認證	防護等級	閥門連接頭：IP65
	防護等級	M12×1：IP66/IP67
	CE	LVD證書和EMC證書
材質	外殼	316L
	過程連接	316L
	過程密封	克林格C-4400墊片

　　主要應用于要求低成本、非防爆、高溫場合的液位測量，尤其適合狹小空間或管道液位測量。
　　◇熱泵裝置中熱水的測量
- 訂購選型，詳情請詢：0755-28407683
