　　Flap-11系列磁翻板液位計是基于連通器和磁性耦合原理實現液位的實時測量和顯示。當容器中被測液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°。翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度。根據液體不同的化學屬性，可以選擇不同材質的浮筒與之相適應；根據液體不同的密度，可以選擇不同體積和重量的浮子與之相匹配，以達到較佳的測量精度。

　　Flap-11系列磁翻板液位計在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，克服了國內外同行產品的缺陷和常見故障，確保產品具有極高的可靠性。產品現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。

　　Flap-11系列磁翻板液位計顯示面板的殼體采用高溫型鋁合金材質，外保護蓋板采用玻璃面板或亞克力板；獨特的顯示面板端蓋設計和玻璃封膠工藝，防護等級超國標IP54，達到IP65、IP66/IP67要求；創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤。
　　Flap-11系列磁翻板液位計應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒。其中F4(PTFE)內襯適合大部分滲透性差強腐蝕性液體的液位測量；F46(FEP)內襯適合滲透性強的強腐蝕性液體的液位測量，如液氯、溴水等。
　　該產品相較其他品牌同類產品具有以下優勢：
　　（1）顯示器面板和翻片采用加寬設計，使可視角度大大增加，可視距離可達60米，標尺刻度和數字更加粗大清晰，外形美觀大氣。
　　（2）防護等級可選IP65、IP66/IP67，超過國標IP54要求。
　　（3）配套的SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器，均通過SIL2/3認證和隔爆、本安雙重防爆認證。
　　（4）應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒，適應更多腐蝕介質的測量。
　　（5）可配置蒸汽/真空夾套、電加熱、保溫/隔熱附加裝置，應用于各種復雜工況。

　　為適應各種被測液體的不同化學屬性，Flap-11系列磁翻板液位計分為以下幾種具體應用型號：
　　Flap-11S經濟型磁翻板液位計：采用304不銹鋼材質，經濟實用，能夠滿足大部分工況與輕微腐蝕性液體測量。
　　Flap-11A標準型磁翻板液位計：采用316L不銹鋼材質，適用于大多數弱腐蝕性液體測量。
　　Flap-11Px內襯型磁翻板液位計：浮筒采用304/316L內襯F4(PTFE)/F46(FEP)，適用于強腐蝕性液體測量。
　　Flap-11C塑料型磁翻板液位計：浮筒采用PP材質，適用于低壓強腐蝕性液體測量。
　　同時，計為還開發了SW-11磁開關、SW-21輕巧型磁開關、Reed-11干簧管遠傳變送器和Panel-11磁翻板指示器等配套產品。磁開關或遠傳變送器與Flap-11系列磁翻板液位計配合使用，實現液位自動控制和遠程操控。
　　SW-11磁開關：核心部件采用進口大功率干簧管，全鋁合金表頭設計。
　　SW-21輕巧型磁開關：具有輕盈、小巧的外觀設計，寬僅35mm，長120mm。SW-21輕巧型磁開關的布局精巧，其核心部件采用進口大功率干簧管。
　　Reed-11干簧管遠傳變送器：核心部件采用進口處理芯片和進口干簧管，外護管采用304材質，提高了遠傳變送器的抗腐蝕性與可靠性。
　　Panel-11磁翻板指示器：指示器型材采用鋁合金材質，分為IP65和IP66/IP67兩種指示面板。面板采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣。創新設計翻片與浮子磁耦合系統，大大提高了磁耦合系統工作可靠性。

　　在上述配套產品中，SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器均通過SIL2/3認證和隔爆、本安雙重防爆認證。其中，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。

Flap-11A標準型磁翻板液位計

●　結構緊湊，方便現場安裝；
●　測量盲區小，指示器可視角度大；
●　獨特的引導磁條，確保磁耦合系統工作的可靠性；
●　一體化設計的指示器外殼，提高產品的密封性和使用壽命；
●　材料采用抗腐蝕性強的316L不銹鋼。
●　配套的磁開關和干簧管遠傳變送器通過SIL2/3認證和隔爆、本安的雙重防爆認證。
產品詳情

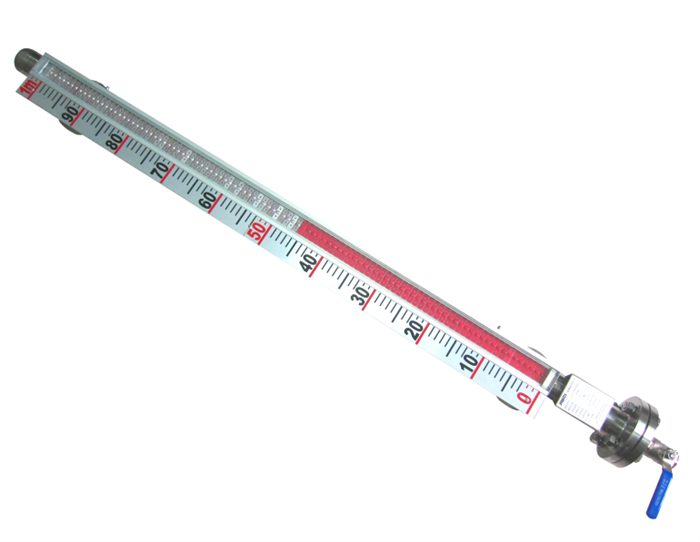

Flap-11S經濟型磁翻板液位計

經濟實用，能夠滿足大部分工況與輕微腐蝕性液體測量，主要應用有：
●　雙氧水裝置的氫化尾氣凝液接受罐、堿蒸發器液位；

●　電解車間水位槽罐液位；

●　工業裝置各種儲水罐液位。

產品詳情

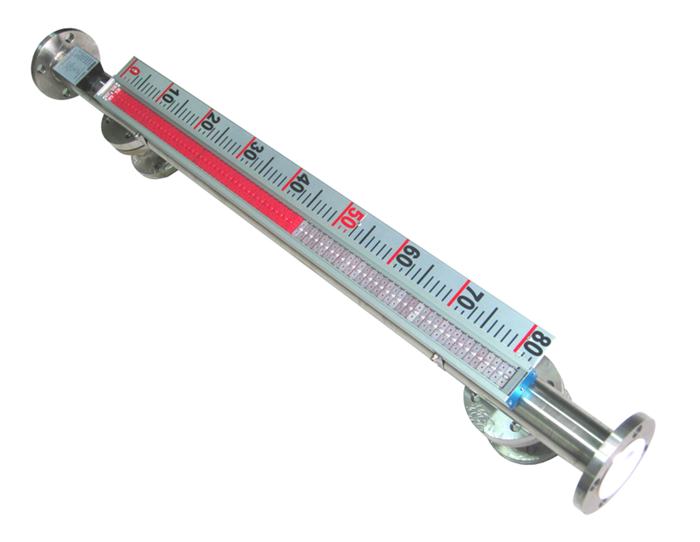

Flap-11Px內襯型磁翻板液位計,防腐型磁翻板液位計

浮筒采用304內襯PTFE，應用于強腐蝕性液體測量，主要應用有：
●　離子膜電解裝置鹽水槽、堿液循環槽、脫氯塔、氯酸鹽分解槽、高純鹽酸儲罐液位；

●　氨水儲罐液位；

●　PVC生產裝置單體槽液位。

產品詳情

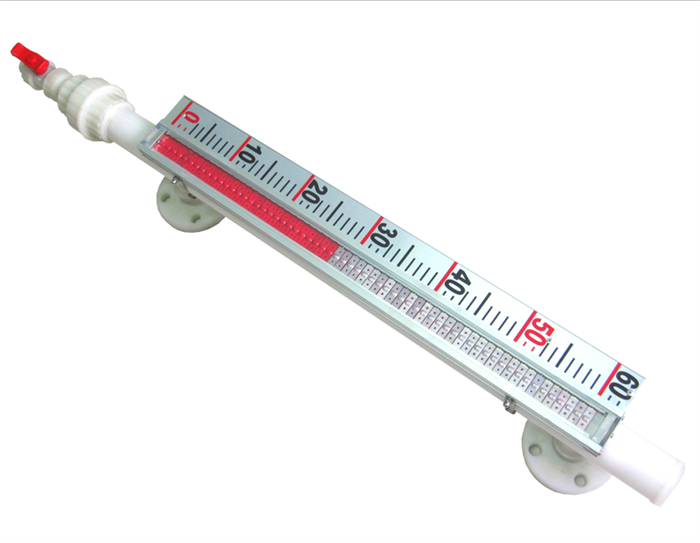

Flap-11C塑料型磁翻板液位計

浮筒采用優質PP材料，適用于低壓強腐蝕性液體測量，主要應用有：
●　燒堿廠膜法除硝裝置再生槽、冷媒罐、鹽酸罐、堿罐液位；
●　污水處理裝置廢水罐液位；
●　印染廠原料罐液位。

產品詳情

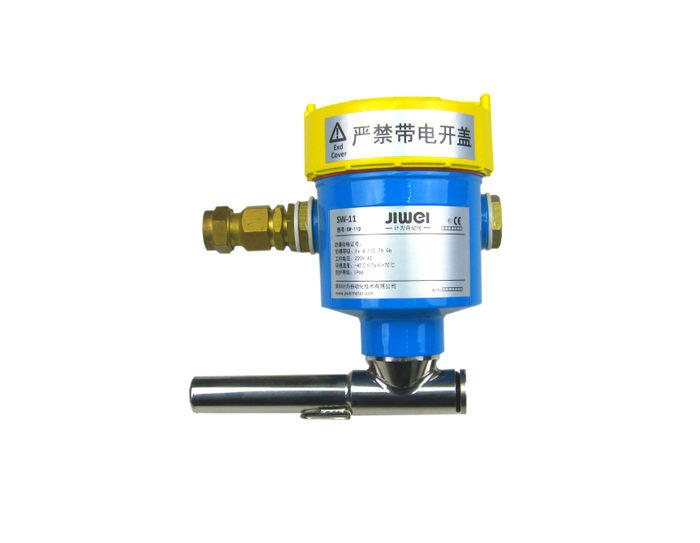

SW-11磁開關,磁性開關

與Flap-11系列磁翻板液位計配合使用，輸出開關信號，防止液位溢出和干運行或實現高低液位報警。
●　采用進口大功率干簧管，電流大、壽命長；

●　外管采用304材質，抗腐蝕強；

●　通過SIL2/3認證和隔爆、本安的雙重防爆認證；

●　防護等級高，可達IP66/IP67。

產品詳情

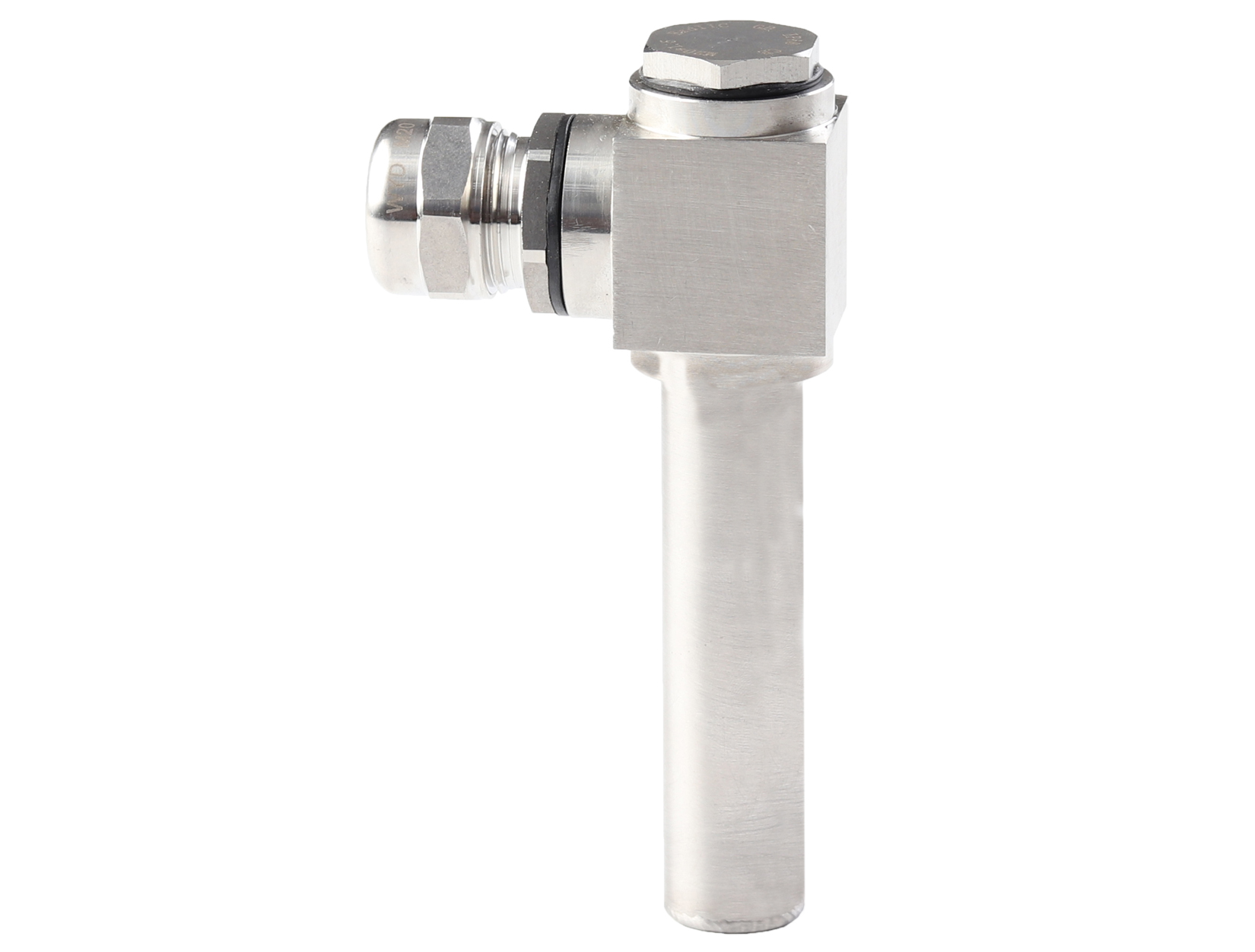

SW-21輕巧型磁開關,磁控開關

與Flap-11系列磁翻板液位計配合使用，輸出開關信號，防止液位溢出和干運行或實現高低液位報警。
●布局精密，采用輕盈、小巧的外觀設計，寬僅35mm，長120mm；

●核心部件采用進口大功率干簧管，電流大、壽命長；

●采用304材質，防腐耐用；

●通過SIL2/3認證和隔爆（Ex d IIC T6 Gb）、本安（Ex ia IIC T6 Ga）雙重防爆認證；

●防護等級高達IP66/IP67。

產品詳情

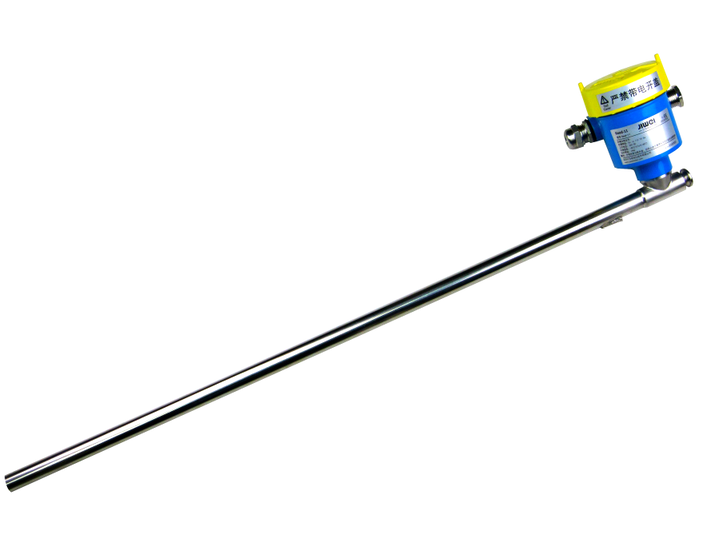

Reed-11干簧管遠傳變送器

●　與Flap-11系列磁翻板液位計配合使用，輸出4-20mA信號，實現液位的實時監控。
●　采用進口塑封干簧管，壽命長；
●　采用進口TI單片CLT技術芯片完成電壓電流轉換，實現4～20mA輸出；
●　通過SIL2/3認證和隔爆、本安的雙重防爆認證；
●　防護等級高，可達IP66/IP67；
●　外管采用304材質，抗腐蝕強。

產品詳情
Panel-11磁翻板指示器

Panel-11磁翻板指示器采用加寬設計，使可視角度大大增加，可視距離可達60米，標尺刻度和數字更加粗大清晰，外形美觀大氣。與Flap-11系列磁翻板液位計配套使用，靈敏度高，讀數直觀、醒目。
