音叉液位開關

Ring-11涂層防腐音叉液位開關

通過SIL2/3認證和本安、隔爆防爆認證，接液部分可選ECTFE、PFA、搪瓷等涂層，應用于強酸堿腐蝕性液體測量。

產品概述
工作原理
產品特點
技術參數
產品應用

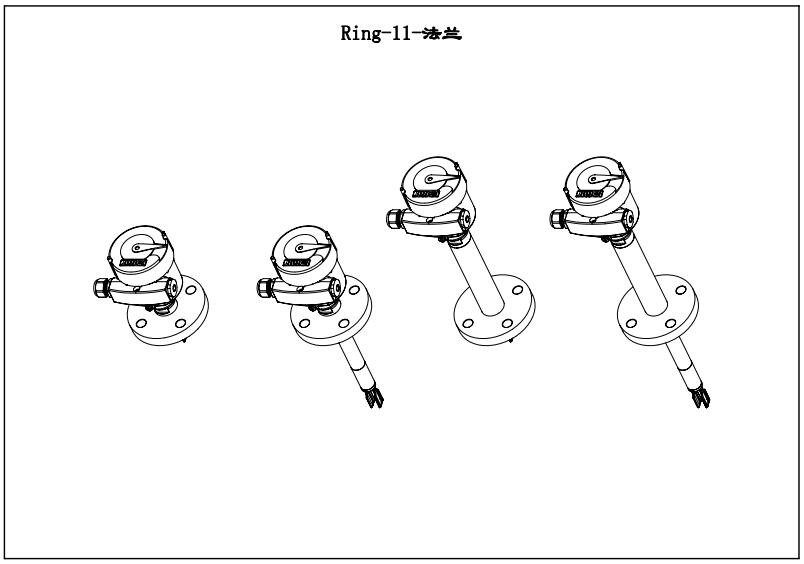

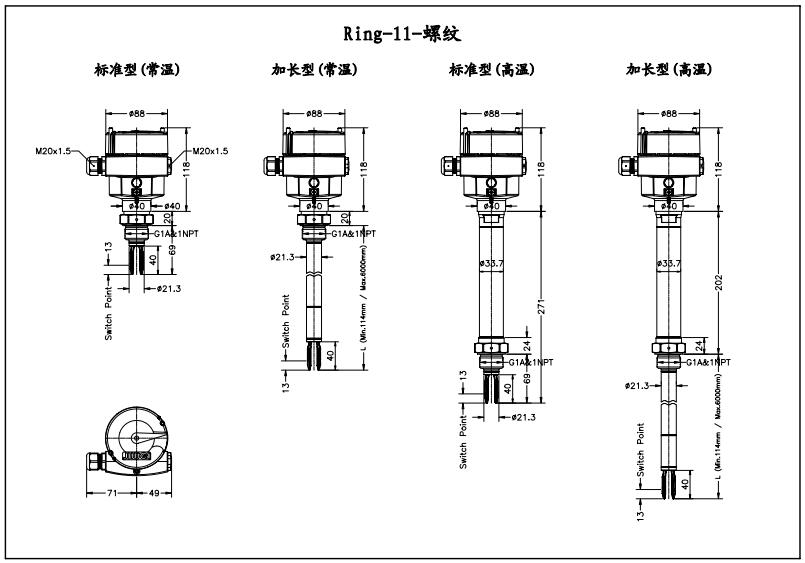

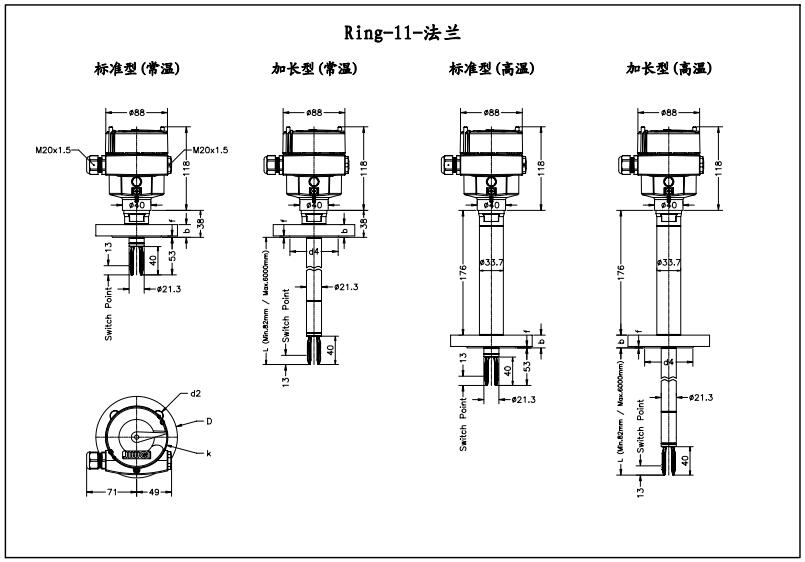

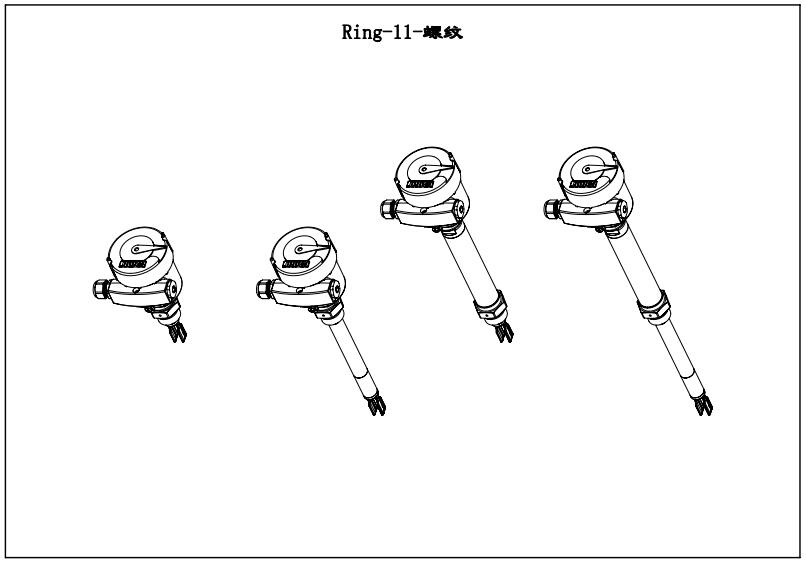

產品尺寸
訂購選型

　　Ring-11涂層防腐音叉液位開關通過SIL2/3認證和本安、隔爆防爆認證，對其接液部分根據液體介質腐蝕強度的不同，選擇噴涂ECTFE、PFA、搪瓷等涂層，應用于強酸堿腐蝕性液體的測量。如用于高溫高壓環境，還應增加延長管、配置高壓防護氣密絕緣套管等。
　　為避免強腐蝕性液體的侵蝕，通過在與液體接觸的叉體及過程連接上噴涂ECTFE、PFA、搪瓷等涂層的方式，使得叉體及過程連接具有較強的抗腐蝕性，確保儀表穩定可靠地應用于強腐蝕性液體的測量。除上述不同外，Ring-11涂層防腐音叉液位開關的工作原理與Ring-11系列音叉液位開關的工作原理完全相同，即也是利用壓電器件實現叉體的振動驅動與檢測。當叉體與被測液體接觸時，叉體的諧振頻率明顯降低，振動頻率的變化直接反應在壓電檢測器件的輸出信號上，檢測電路對頻率的變化進行判別并輸出一個開關信號。
　　（1）抗腐蝕性強，應用范圍更廣。
　　（2）叉體長僅40mm，特別適合管道等狹小空間的液位測量。
　　（3）叉體經過精密調諧，可測介質密度最小僅0.5g/cm3。
　　（4）抗干擾能力強，免受泡沫、氣泡、粘稠、振動以及液體特性的影響。
　　（5）耐高溫設計，過程溫度可達250℃，行業領先。
　　（6）擁有繼電器、二線制、NAMUR、晶體管4種信號輸出方式。
　　（7）可配置高壓防護氣密絕緣套管，特別適合高壓、腐蝕性危險液體的測量。
　　（8）通過SIL2/3認證和本安、隔爆防爆認證。
　　（9）基于檢測頻率變化的設計，具有高可靠性。

適用液體	密度	≥0.5g/cm3
	粘度	0.1～10000mPa.s①
	流速	最大6m/s
探頭參數	表面光潔度	Ra<0.5μm②
	振動頻率	接近1200Hz
	叉體長度	40mm
精度	測量偏差	±1mm
	延滯性	2mm
	重復性	0.1mm
開關延遲	接觸物料	0.5s
開關延遲	沒有物料	1s
電源	繼電器輸出型	20～253V AC/20～72V DC
	二線制型	10～36V DC
	NAMUR	8.2V DC
	晶體管（NPN/PNP）	6~48V DC
	最大功率消耗	8VA（AC）；1.5W（DC）
信號輸出	繼電器	雙刀雙擲 5A/253V AC/24V DC
	二線制	8mA/16mA，報警<2.3mA
	NAMUR	≤1mA或≥2.1mA，故障≤1mA
	晶體管	NPN/PNP
工作環境	過程壓力	-1～64bar
	過程溫度	常溫-50～150℃
	過程溫度	高溫-50～250℃
	環境溫度	-40～70℃
	儲存和運輸溫度	-40～80℃
過壓保護	繼電器輸出型	類別III，級別I
過壓保護	二線制型	類別III，級別II
安全認證	SIL認證	SIL2（HFT=0)/SIL3（HFT=1)
	防爆等級	隔爆：Ex d IIC T6~T1 Gb
	防爆等級	本安：Ex ia IIC T6~T1 Ga
	CE	LVD證書和EMC證書
	防護等級	IP66/IP67
材質	外殼	鋁合金、不銹鋼
	接地端子	316L
	螺紋過程連接	316L
	法蘭過程連接	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	叉體	316L、316L涂層Enamel、316L涂層ECTFE、316L涂層PFA
	過程密封	克林格C-4400墊片

注：①條件：當密度為1時的粘度范圍。

②適用范圍：僅限于食品級音叉液位開關。

　　（1）化工香料生產中原料儲罐、槽罐、反應釜（強腐蝕性、高溫液體）的液位測量。
　　本產品通過在接觸被測液體的叉體和法蘭部分噴涂ECTFE、PFA涂層，在表頭和法蘭之間增加延長管，能適應過程溫度高達250℃的強酸強堿液體的測量。
　　（2）硫酸、鹽酸、氫氟酸等儲罐中高、低液位測量。
　　（3）農藥廠的石油醚母液脫溶釜中液位測量。
　　（4）其他強腐蝕性液體的液位測量和控制。
