音叉液位開關說明書
2017-10-13
在工業生產過程中，正確使用音叉液位開關不僅可以將作業效率大幅提高，還可避免許多故障和事故的發生。遵循說明書使用和操作儀器儀表是每一位現場儀表人員應該具備的基本素養，那么，音叉液位開關說明書中需要注意的細節有哪些呢？
一、安裝指南
?。?）安裝前說明
在安裝之前，請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
?。?）安裝
一般地，音叉液位開關可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。
?。?）安裝方向
對于過壓或欠壓的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
（6）防潮
當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或村在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如圖3所示。
二、接電
（1）安全提示
?。╝）從安全角度考慮，只有在斷電的情況下才能進行接線；
?。╞）對于防爆型儀表接線時必須遵循相關防爆的接線要求。
（2）接入電纜
音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
?。?）接線圖
對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
請按照如下步驟進行操作：
?。╝）打開外殼蓋；
?。╞）松開電纜螺紋接頭上的鎖緊螺母；
?。╟）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
?。╠）將電纜穿過電纜螺紋接頭插入外殼中；
（e）用螺絲刀打開接線端子；
?。╢）按照接線圖將芯線末端插入接線端子中；
?。╣）用螺絲刀擰緊接線端子；
?。╤）通過輕拉接入的電纜線來檢查接線是否牢靠；
?。╥）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
?。╦）擰上外殼蓋。
通過控制面板上的密度調節開關可改變音叉液位開關的測量靈敏度，使之更好的適應被測液體。音叉液位開關的密度開關在出廠時位于下檔位，最低測量密度為0.7g/cm3；當遇到密度特別低的液體時，可將密度開關撥到上檔位，此時最低測量密度可達0.5g/cm3，使得檢測更加靈敏，測量的可靠性更高。
（3）高低位模式轉換
對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式 (High/Low)開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照本說明書5.5節“信號輸出功能表”。
（4）指示燈
用于顯示開關狀態的指示燈
? 綠色 = 正常工作狀態
? 紅色 = 報警狀態
? 紅色 (閃爍) = 故障狀態
深圳計為自動化技術有限公司生產的Ring-11音叉液位開關的性能指標可與國際品牌媲美，分為食品級型號、防腐型、高壓防護型等型號，還可根據客戶需求定制，安裝簡單，維護方便。
以上就是有關“音叉液位開關說明書”的相關介紹，如欲了解更多物位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、安裝指南
?。?）安裝前說明
在安裝之前，請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
?。?）安裝
一般地，音叉液位開關可以根據需要安裝在任何位置，可以水平安裝、也可以垂直安裝或傾斜安裝。當被測介質具有粘稠性時，為了減少或避免出現掛料現象，請將儀表垂直安裝。
?。?）安裝方向

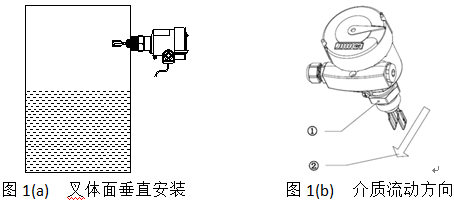

安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，可以避免掛料或由于介質對叉體的阻力而產生的測量誤差，如圖1(a)(b)所示。

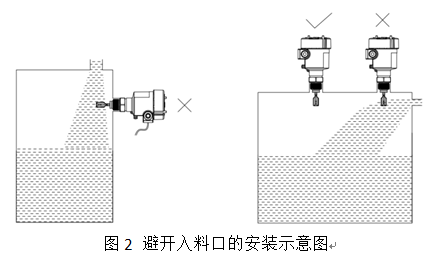

如圖2，音叉液位開關安裝位置的選擇時，應避免由于安裝在入料口位置而造成的測量誤差，甚至損壞儀表。
對于過壓或欠壓的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
（6）防潮
當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或村在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，請將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如圖3所示。
（1）安全提示
?。╝）從安全角度考慮，只有在斷電的情況下才能進行接線；
?。╞）對于防爆型儀表接線時必須遵循相關防爆的接線要求。
（2）接入電纜
音叉液位開關的電纜一般采用橫截面為圓形的通用電纜。電纜橫截面直徑為5-9mm，否則無法確保電纜入口的密封效果。
如果您需要使用其它規格的電纜，請使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
?。?）接線圖

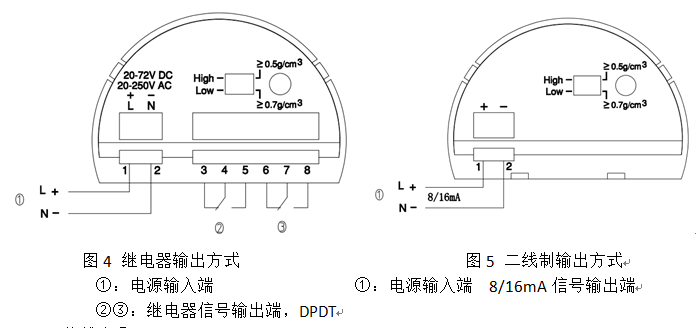

接線時，請按照如圖4和5所示方式進行安全接線。
對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋操作。
請按照如下步驟進行操作：
?。╝）打開外殼蓋；
?。╞）松開電纜螺紋接頭上的鎖緊螺母；
?。╟）去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
?。╠）將電纜穿過電纜螺紋接頭插入外殼中；
（e）用螺絲刀打開接線端子；
?。╢）按照接線圖將芯線末端插入接線端子中；
?。╣）用螺絲刀擰緊接線端子；
?。╤）通過輕拉接入的電纜線來檢查接線是否牢靠；
?。╥）擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
?。╦）擰上外殼蓋。
三、調試

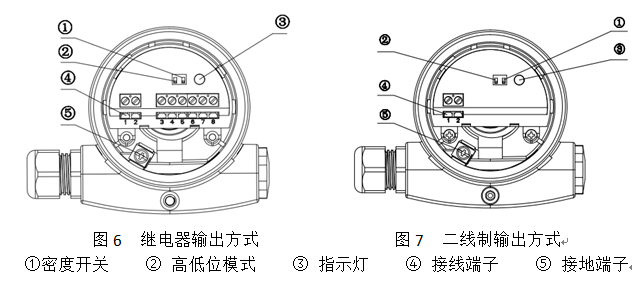

?。?）內部結構如圖6和圖7所示。
通過控制面板上的密度調節開關可改變音叉液位開關的測量靈敏度，使之更好的適應被測液體。音叉液位開關的密度開關在出廠時位于下檔位，最低測量密度為0.7g/cm3；當遇到密度特別低的液體時，可將密度開關撥到上檔位，此時最低測量密度可達0.5g/cm3，使得檢測更加靈敏，測量的可靠性更高。
（3）高低位模式轉換
對于溢流保護和防干運行的兩種限位報警功能，需結合現場實際要求來調節儀表的高低位模式 (High/Low)開關，最終達到客戶所需要的信號輸出狀態，具體功能請參照本說明書5.5節“信號輸出功能表”。
（4）指示燈
用于顯示開關狀態的指示燈
? 綠色 = 正常工作狀態
? 紅色 = 報警狀態
? 紅色 (閃爍) = 故障狀態
深圳計為自動化技術有限公司生產的Ring-11音叉液位開關的性能指標可與國際品牌媲美，分為食品級型號、防腐型、高壓防護型等型號，還可根據客戶需求定制，安裝簡單，維護方便。
以上就是有關“音叉液位開關說明書”的相關介紹，如欲了解更多物位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2017年10月13日發布）
