音叉液位開關的頂裝和側裝
2021-05-24
不同于市面上固液兼測的音叉開關，計為Ring-11音叉液位開關是一款專用于液位測量的物位儀表。其基于懸臂梁的振動原理，采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測。由于其測量精準、維護方便，廣泛用于水利、化工、環保、食品、醫藥等行業中各種容器、槽罐和管道的液位測量。但實踐中如果安裝不當，也會使其應用大受影響。為此，本文就來談談音叉液位開關的安裝問題。
音叉液位開關常見的有頂裝和側裝兩種。頂裝方式主要采用垂直安裝，一般用于測量較為粘稠的液體或者罐體四周空間狹小不便安裝的情況。而側裝主要采用水平安裝的方式。從現場的實際應用看，采用水平安裝方式的較為普遍些。
但無論采取頂裝還是側裝，在安裝時需要注意以下幾點：
1．安裝方向
安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，以避免掛料或由于介質對叉體的阻力而產生的測量誤差，如下圖所示。
在安裝時，應使儀表遠離入液口進行安裝。
這是因為，根據音叉液位開關的工作原理，叉體（探頭）是液位開關的關鍵組件，為使叉體不致因安裝不當受損，確保儀表正常工作，儀表安裝位置的選擇就顯得非常重要。如下圖所示，在選擇音叉液位開關安裝位置時，應注意避開入液口進行安裝，以免因安裝在入料口位置容易造成測量誤差，甚至損壞儀表。
當儀表安裝在戶外或有潮氣的環境中，如遇下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，應做好防潮措施，將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。
4．壓力/真空環境下的安裝
對于過壓或欠壓甚至真空的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.5g/cm3，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。盡管其質量和各種參數可與進口品牌相媲美，但在使用前，也要注意正確安裝，才能使其效用得到更好地發揮。
以上就是“音叉液位開關的頂裝和側裝”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
音叉液位開關常見的有頂裝和側裝兩種。頂裝方式主要采用垂直安裝，一般用于測量較為粘稠的液體或者罐體四周空間狹小不便安裝的情況。而側裝主要采用水平安裝的方式。從現場的實際應用看，采用水平安裝方式的較為普遍些。
但無論采取頂裝還是側裝，在安裝時需要注意以下幾點：
1．安裝方向

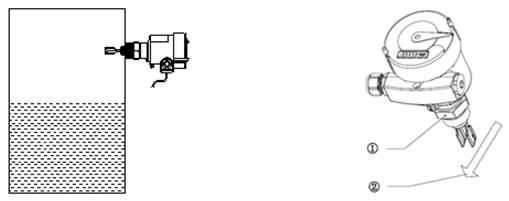

安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，以避免掛料或由于介質對叉體的阻力而產生的測量誤差，如下圖所示。
叉體面垂直安裝 介質流動方向
①紋連接的標志點 ②介質流動方向

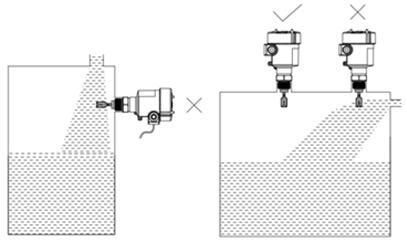

2．安裝位置在安裝時，應使儀表遠離入液口進行安裝。
這是因為，根據音叉液位開關的工作原理，叉體（探頭）是液位開關的關鍵組件，為使叉體不致因安裝不當受損，確保儀表正常工作，儀表安裝位置的選擇就顯得非常重要。如下圖所示，在選擇音叉液位開關安裝位置時，應注意避開入液口進行安裝，以免因安裝在入料口位置容易造成測量誤差，甚至損壞儀表。
當儀表安裝在戶外或有潮氣的環境中，如遇下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以在接入電纜之前，應做好防潮措施，將電纜線彎曲并朝下引，以防止水或潮氣進入儀表，如下圖所示。
對于過壓或欠壓甚至真空的容器或管道，必須保證過程連接處的密封完好性。安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
計為Ring-11音叉液位開關是一種高可靠性緊湊型的專用于液位測量的控制開關。音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.5g/cm3，不僅適用于鹽酸、硫酸、硝酸、堿液、工業廢水、糖漿、藥液等液位測量，而且特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合。盡管其質量和各種參數可與進口品牌相媲美，但在使用前，也要注意正確安裝，才能使其效用得到更好地發揮。
以上就是“音叉液位開關的頂裝和側裝”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2021年5月24日發布）
