正確認識射頻導納
2017-10-09
目前在化工生產中，我們常會看到射頻導納料位開關的身影。這種儀表，單從名字來看，就很讓人費解。那么，射頻導納的概念和原理究竟是怎樣的呢？本文試著對此問題進行回答，以解除一部分人的疑惑，幫助人們正確認識射頻導納及其原理。
一、射頻導納的概念
射頻導納是一種從電容式物位技術發展起來的新型物位控制技術，是對電容式物位技術的升級，具有防掛料、更可靠、更準確、適用性更廣的特點。要了解射頻導納的概念，我們需要先知道射頻和導納的含義。射頻即高頻無線電波譜，而導納的含義則為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，所以射頻導納可以理解為一種利用高頻（即射頻）電波來測量電子元件特性參數的儀表。
二、射頻導納的原理
射頻導納的原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號，當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。
該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因?yàn)闆]有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
三、射頻導納的應用
應用上述原理研發和生產的射頻導納料位開關是目前物位控制較為前沿的產品，在歐美等國家已經廣泛應用。射頻導納在國內的應用雖然起步較晚，但經過近幾年的發展也日漸普及。在品牌眾多的射頻導納料位開關產品中，計為自動化旗下的計為Cape-11射頻導納料位開關采用模塊化設計，安裝維護方便，可靠性高；獨特的耐高溫設計，過程溫度高達450℃，行業領先；外部附帶不銹鋼保護套管，抗沖擊能力強；外置可旋轉雙色LED指示器，方便遠程觀察；通過第三方檢測認證，產品安全可靠。計為Cape-11射頻導納料位開關性價比高，適用性強，在粉煤灰、固體顆粒和粘附性物料的測量方面有著廣泛的應用。

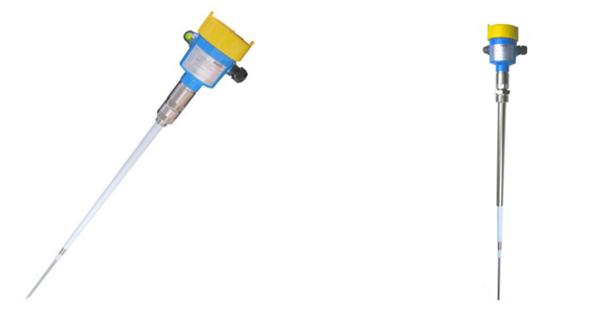

下面左右圖分別是通用型射頻導納料位開關和防護型射頻導納料位開關的外形圖。
通過以上介紹，相信對于大家正確認識射頻導納會有一定的幫助，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、射頻導納的概念
射頻導納是一種從電容式物位技術發展起來的新型物位控制技術，是對電容式物位技術的升級，具有防掛料、更可靠、更準確、適用性更廣的特點。要了解射頻導納的概念，我們需要先知道射頻和導納的含義。射頻即高頻無線電波譜，而導納的含義則為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，所以射頻導納可以理解為一種利用高頻（即射頻）電波來測量電子元件特性參數的儀表。
二、射頻導納的原理
射頻導納的原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號，當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。
該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因?yàn)闆]有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
三、射頻導納的應用
應用上述原理研發和生產的射頻導納料位開關是目前物位控制較為前沿的產品，在歐美等國家已經廣泛應用。射頻導納在國內的應用雖然起步較晚，但經過近幾年的發展也日漸普及。在品牌眾多的射頻導納料位開關產品中，計為自動化旗下的計為Cape-11射頻導納料位開關采用模塊化設計，安裝維護方便，可靠性高；獨特的耐高溫設計，過程溫度高達450℃，行業領先；外部附帶不銹鋼保護套管，抗沖擊能力強；外置可旋轉雙色LED指示器，方便遠程觀察；通過第三方檢測認證，產品安全可靠。計為Cape-11射頻導納料位開關性價比高，適用性強，在粉煤灰、固體顆粒和粘附性物料的測量方面有著廣泛的應用。
下面左右圖分別是通用型射頻導納料位開關和防護型射頻導納料位開關的外形圖。
（深圳計為自動化技術有限公司市場部2017年10月9日發布）
