耐酸堿型浮球液位計的規格尺寸（附圖）
2020-05-19
浮球液位計廣泛應用于在化工、煉油、儲運、水處理等行業。根據各種不同化學屬性液體的測量需要，目前，可供選用的浮球液位計有標準型和耐酸堿型兩種。其中，耐酸堿型浮球液位計主要適用于測量具有強腐蝕性液體的液位。但不同的應用工況，需要選用不同類型和規格尺寸的儀表。為有助用戶更好地選型，本文結合計為Float-11P耐酸堿型浮球液位計的規格尺寸圖，就耐酸堿型浮球液位計的規格尺寸介紹如下。
上圖中水平顯示所對應的尺寸圖表明，導桿總長度為L(zhǎng)，圖中的L1為浮球液位計的可測量范圍。導桿的直徑為φ21×2mm，表頭距離法蘭的尺寸為80mm，電纜入口為M20×1.5，浮球?yàn)閳A形。法蘭尺寸顯示為D，翻看計為官網的選型表可知，法蘭尺寸有DN50PN40、DN80PN40、DN50PN16、DN80PN16等，當然，也可根據用戶的具體工況進行定制。
上圖直立顯示所對應的尺寸圖表明，導桿總長度為L(zhǎng)，圖中的L1為浮球液位計的可測量范圍。導桿的直徑為φ14×1mm，電纜入口為M20×1.5，浮球?yàn)閳A柱形。法蘭尺寸與水平顯示相同，也可進行用戶定制。
以上就是有關“耐酸堿型浮球液位計的規格尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。

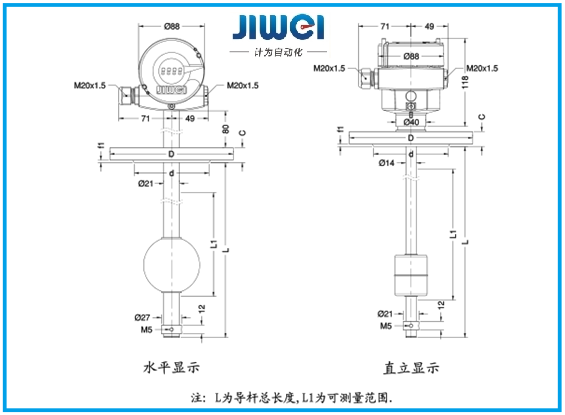

耐酸堿型浮球液位計采用高亮LED顯示表頭，為方便不同應用場合觀看儀表，可根據需要將儀表的表頭配置成水平和直立顯示。如上圖所示，左側和右側的尺寸圖分別為表頭水平顯示和直立顯示的儀表所對應的規格尺寸。
從上面的耐酸堿浮球液位計規格尺寸圖不難看出，兩種形式的耐酸堿型浮球液位計所采用的過程連接均為法蘭連接，這與標準型浮球液位計采用法蘭連接和螺紋連接兩種連接方式有所不同。這是因?yàn)槟退釅A浮球液位計所測介質多為腐蝕性較強的介質，為防止介質泄露，所以，過程連接多使用法蘭連接。上圖中水平顯示所對應的尺寸圖表明，導桿總長度為L(zhǎng)，圖中的L1為浮球液位計的可測量范圍。導桿的直徑為φ21×2mm，表頭距離法蘭的尺寸為80mm，電纜入口為M20×1.5，浮球?yàn)閳A形。法蘭尺寸顯示為D，翻看計為官網的選型表可知，法蘭尺寸有DN50PN40、DN80PN40、DN50PN16、DN80PN16等，當然，也可根據用戶的具體工況進行定制。
上圖直立顯示所對應的尺寸圖表明，導桿總長度為L(zhǎng)，圖中的L1為浮球液位計的可測量范圍。導桿的直徑為φ14×1mm，電纜入口為M20×1.5，浮球?yàn)閳A柱形。法蘭尺寸與水平顯示相同，也可進行用戶定制。
以上就是有關“耐酸堿型浮球液位計的規格尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年5月19日發布）
