磁翻板液位計的分類
2020-05-18
磁翻板液位計是應用非常廣泛的液位測量儀表，該儀表基于連通器原理和磁性耦合原理實現液位的實時測量的。因其克服了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，具有顯示清晰、結構簡單、安裝形式多樣等優點，在冶金、環保、石油、化工、食品、船舶等行業的各種貯罐、儲槽、球型容器和鍋爐等設備的液位測量中應用廣泛，用于高密封、防泄漏和高溫、高壓、耐腐蝕等場合的液位測量以及遠程測量與控制。
按照不同的分類標準，翻板液位計有不同的分類，較為常見的有以下幾種：
1．側裝磁翻板液位計
該液位計是磁翻板液位計的基本型，也是最基本的一個品類，其他產品都是在其基礎上的延伸，主要安裝在容器的側面。
2．頂裝磁翻板液位計
顧名思義，該液位計主要安裝于容器的頂部，一般常見于地下槽、罐、池等液位的測量與控制中。該液位計一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。如果儀表需安裝至4到5米的高度時，為保證儀表在現場有振動的環境，或遭到碰撞，大風天氣等為較惡劣的測量環境下不致受到損壞，建議在頂裝式磁翻板液位計兩邊增加固定拉索。
3．保溫型磁翻板液位計
該液位計是在基本型磁翻板液位計主體外安裝一個保溫夾套構成。對于低沸點液體可通入冷水等冷媒劑，以保證液體的穩定，使儀表正確指示出被測液位。對于高沸點液體，可通入蒸汽等熱媒劑，以保持主體內液體的正常流動，主要適用于易凝固液體的液位測量和控制。
4．防霜型磁翻板液位計
該液位計是專為解決測量低溫液體的液位計管外結冰結霜的問題而設計的。采用真空層的保溫夾套，能夠有效地隔離冷、熱傳導，使液位計主體管外不會結冰、結霜，從而保證了液位計的正常使用。
5．控制型磁翻板液位計
裝有磁開關的磁翻板液位計，又稱控制型磁翻板液位計，既能對液位進行實時監測，也能對液位進行控制或報警。
6．遠傳型磁翻板液位計
該液位計通過翻板液位計與4～20mA干簧管遠傳變送器配合使用，在監測現場液位的同時將液位的變化情況通過遠傳變送器、線纜及儀表傳至控制室，由此實現對液位的遠程測量和控制。
除此之外，磁翻板液位計較為常見的分類還有防腐型磁翻板液位計、夾套型磁翻板液位計、高溫高壓型磁翻板液位計等分類，用于高溫、高壓、防爆、防腐等場合，作液位的就地顯示或遠傳顯示與控制。
二、計為磁翻板液位計的分類

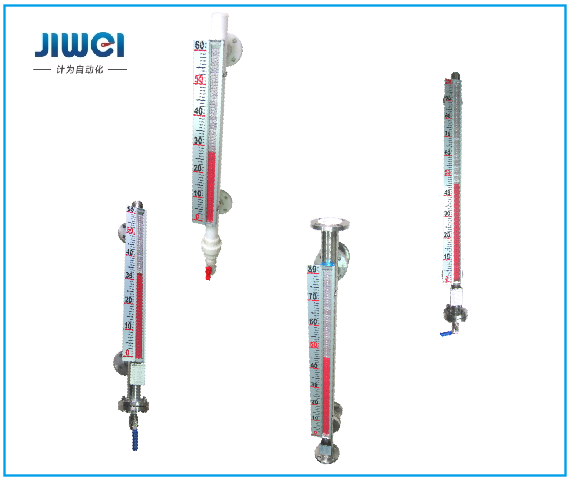

目前，適應各種被測液體的不同化學屬性，計為自動化為將旗下Flap-11系列磁翻板液位計分為四種：
1．Flap-11S經濟型磁翻板液位計
經濟實用。主要采用304不銹鋼材質，能夠滿足大部分工況與輕微腐蝕性液體的液位測量。
2．Flap-11A標準型磁翻板液位計
應用廣泛。采用316L不銹鋼材質，適用于大多數弱腐蝕性液體測量。
3．Flap-11Px內襯型磁翻板液位計
耐強腐蝕。該儀表的浮筒應用多種專利的內襯工藝，采用304/316L內襯F4(PTFE)/F46(FEP)，適用于強腐蝕性液體測量。其中F4(PTFE)內襯主要用于測量滲透性差強腐蝕性液體的液位；F46(FEP)內襯主要用于測量液氯、溴水等滲透性強的強腐蝕性液體的液位。
4．Flap-11C塑料型磁翻板液位計
該儀表的浮筒采用PP材質，主要應用于低壓強腐蝕性液體的液位測量。
Flap-11系列磁翻板液位計現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。它是在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，顯示面板的殼體采用高溫型鋁合金材質，外保護蓋板采用玻璃面板或亞克力板；創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤，克服了國內外同行產品的缺陷和常見故障，產品具有極高的可靠性。
該產品相較其他品牌同類產品具有以下優勢：
（1）顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣。
（2）采用獨特的顯示面板端蓋設計和玻璃封膠工藝，防護等級可選IP65、IP66/IP67，超過國標IP54要求。
（3）通過隔爆和本安雙重防爆認證，能夠用于具有爆炸性危險的場合。
（4）與SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器配合使用，能夠用于液位的自動控制和遠程操控。
（5）應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒，適應更多腐蝕介質的測量。
（6）可配置蒸汽/真空夾套、電加熱、保溫/隔熱附加裝置，應用于各種復雜工況。
以上就是“磁翻板液位計的分類”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
由于各種不同的工況，差異較大，實踐中，需要不同的磁翻板液位計與之相適應，這就使得磁翻板液位計具有非常繁多的分類。
一、磁翻板液位計的常見分類按照不同的分類標準，翻板液位計有不同的分類，較為常見的有以下幾種：
1．側裝磁翻板液位計
該液位計是磁翻板液位計的基本型，也是最基本的一個品類，其他產品都是在其基礎上的延伸，主要安裝在容器的側面。
2．頂裝磁翻板液位計
顧名思義，該液位計主要安裝于容器的頂部，一般常見于地下槽、罐、池等液位的測量與控制中。該液位計一般分為上下兩部分，上部安裝在容器的頂部，下部安裝在容器內，由法蘭與容器的法蘭連接。液位計下部分導管內浮子由連桿與上部導管內的磁性浮球連成一體。如果儀表需安裝至4到5米的高度時，為保證儀表在現場有振動的環境，或遭到碰撞，大風天氣等為較惡劣的測量環境下不致受到損壞，建議在頂裝式磁翻板液位計兩邊增加固定拉索。
3．保溫型磁翻板液位計
該液位計是在基本型磁翻板液位計主體外安裝一個保溫夾套構成。對于低沸點液體可通入冷水等冷媒劑，以保證液體的穩定，使儀表正確指示出被測液位。對于高沸點液體，可通入蒸汽等熱媒劑，以保持主體內液體的正常流動，主要適用于易凝固液體的液位測量和控制。
4．防霜型磁翻板液位計
該液位計是專為解決測量低溫液體的液位計管外結冰結霜的問題而設計的。采用真空層的保溫夾套，能夠有效地隔離冷、熱傳導，使液位計主體管外不會結冰、結霜，從而保證了液位計的正常使用。
5．控制型磁翻板液位計
裝有磁開關的磁翻板液位計，又稱控制型磁翻板液位計，既能對液位進行實時監測，也能對液位進行控制或報警。
6．遠傳型磁翻板液位計
該液位計通過翻板液位計與4～20mA干簧管遠傳變送器配合使用，在監測現場液位的同時將液位的變化情況通過遠傳變送器、線纜及儀表傳至控制室，由此實現對液位的遠程測量和控制。
除此之外，磁翻板液位計較為常見的分類還有防腐型磁翻板液位計、夾套型磁翻板液位計、高溫高壓型磁翻板液位計等分類，用于高溫、高壓、防爆、防腐等場合，作液位的就地顯示或遠傳顯示與控制。
二、計為磁翻板液位計的分類
目前，適應各種被測液體的不同化學屬性，計為自動化為將旗下Flap-11系列磁翻板液位計分為四種：
1．Flap-11S經濟型磁翻板液位計
經濟實用。主要采用304不銹鋼材質，能夠滿足大部分工況與輕微腐蝕性液體的液位測量。
2．Flap-11A標準型磁翻板液位計
應用廣泛。采用316L不銹鋼材質，適用于大多數弱腐蝕性液體測量。
3．Flap-11Px內襯型磁翻板液位計
耐強腐蝕。該儀表的浮筒應用多種專利的內襯工藝，采用304/316L內襯F4(PTFE)/F46(FEP)，適用于強腐蝕性液體測量。其中F4(PTFE)內襯主要用于測量滲透性差強腐蝕性液體的液位；F46(FEP)內襯主要用于測量液氯、溴水等滲透性強的強腐蝕性液體的液位。
4．Flap-11C塑料型磁翻板液位計
該儀表的浮筒采用PP材質，主要應用于低壓強腐蝕性液體的液位測量。
Flap-11系列磁翻板液位計現已申請7項國家發明專利和實用新型專利，其中5項已獲授權，2項尚在審批。它是在吸收了國內外同類產品的優秀設計和工藝的基礎上，依靠計為自主開發的一系列創新設計、生產工藝和檢測標準，通過注重工藝細節，嚴控生產流程和質量檢測，顯示面板的殼體采用高溫型鋁合金材質，外保護蓋板采用玻璃面板或亞克力板；創新設計翻片與浮子磁耦合系統，大大提高磁耦合系統工作可靠性，避免翻片錯翻導致的顯示錯誤，克服了國內外同行產品的缺陷和常見故障，產品具有極高的可靠性。
該產品相較其他品牌同類產品具有以下優勢：
（1）顯示器面板和翻片采用加寬設計，使可視距離和可視角度大大增加，標尺刻度和數字更加粗大清晰，外形美觀大氣。
（2）采用獨特的顯示面板端蓋設計和玻璃封膠工藝，防護等級可選IP65、IP66/IP67，超過國標IP54要求。
（3）通過隔爆和本安雙重防爆認證，能夠用于具有爆炸性危險的場合。
（4）與SW-11磁開關、SW-21輕巧型磁開關和Reed-11干簧管遠傳變送器配合使用，能夠用于液位的自動控制和遠程操控。
（5）應用多種專利的內襯工藝，提供F4（PTFE）/F46(FEP)內襯浮筒，適應更多腐蝕介質的測量。
（6）可配置蒸汽/真空夾套、電加熱、保溫/隔熱附加裝置，應用于各種復雜工況。
以上就是“磁翻板液位計的分類”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年5月18日發布）
