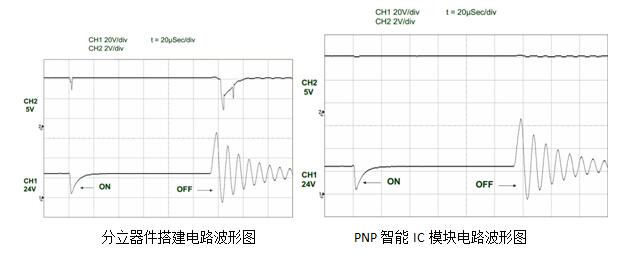

使用了這種集成模塊的PNP智能IC，可以有效抑制PNP由于負載變化時帶來的電源電壓跌落陷波現象。而目前市面上大多數廠家的音叉液位開關采用的是用分立器件搭建的輸出驅動電路，如果在濾波上無法自適應負載變化率的話，則會造成開關時電壓波形不穩，影響信號的可靠準確傳輸。對比波形圖如下：

　　由以上波形對比圖可知，音叉液位開關采用了集成PNP智能電源IC的模塊電路，在開關打開和關斷時，造成的輸出電壓陷波和振鈴現象明顯比采用分立器件搭建的PNP輸出電路要穩定得多。

　　以上就是有關音叉液位開關PNP輸出方式驅動電路的設計的技術原理的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。
