磁翻板液位計在氫氟酸液位測量中的材質選擇
磁翻板液位計主要用于液體介質的液位測量，但由于工業現場的液體通常具有易燃、易爆、腐蝕性較強的特點，所以這時就應根據液體介質的不同特點選擇相應的材質，在確保磁翻板液位計具有較長使用壽命的同時，能夠可靠地用于液位的測量。像氫氟酸由于具有較強的腐蝕性，為免受腐蝕，就要考慮磁翻板液位計浮筒主體和顯示面板，特別是顯示面板透明視窗板的材質在氫氟酸液位測量中的選擇問題。
一、磁翻板液位計常用材質
一般地，根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質。
（一）浮筒材質
常用的有不銹鋼304、不銹鋼316L、不銹鋼304/316L加內襯F4或F46氟管、塑料型PP材質。不銹鋼304、316L材質使用較為普遍，當介質會跟不銹鋼發生化學反應而造成腐蝕時，就應該選擇不銹鋼襯氟，或者選用塑料PP材質。被測介質為常溫常壓時，一般選擇PP材質；被測介質非常溫常壓時，一般選用304/316襯氟，其過程溫度最大可達到120℃，過程壓力可達1.6MPa。
（二）顯示面板材質
磁翻板液位計顯示面板一般采用鋁合金或塑料面板，塑料面板一般在現場工況環境會造成鋁合金腐蝕時采用。
（三）面板視窗透明板材質
無論鋁合金面板或塑料面板，面板視窗透明板材料可以選用普通玻璃或亞克力：
1．普通玻璃
普通玻璃是一種無機非金屬材料，其由多種無機礦物制成，主要成分為二氧化硅和其他氧化物。由于玻璃具有通透性好、便于現場觀察、性能穩定、與大部分液體不起化學反應等特點，普通玻璃多被用來制作顯示面板視窗的透明板。
2．亞克力
亞克力又稱為有機玻璃，化學名為聚甲基丙烯酸甲酯。作為一種可塑性高分子材料，亞克力的生產成本高，制作難度大。但由于其具有透光率高（達92%以上）、化學性能穩定、韌性好不易損壞的特點，多被用于替換普通玻璃面板用于滿足現場復雜工況或客戶的特殊要求。
二、幾種常見液體腐蝕對照表
在工業現場中，常見的強腐蝕性液體有：王水、硫酸、鹽酸、氫氟酸等。在這些強腐蝕性液體中，了解各種材質的不同表現，有助于對氫氟酸液位測量中磁翻板液位計材質的正確選擇。不同材質腐蝕性對照如下表所示：
一、磁翻板液位計常用材質
一般地，根據被測量介質的不同特性，磁翻板液位計選擇相應的浮筒材質和顯示面板材質。
（一）浮筒材質
常用的有不銹鋼304、不銹鋼316L、不銹鋼304/316L加內襯F4或F46氟管、塑料型PP材質。不銹鋼304、316L材質使用較為普遍，當介質會跟不銹鋼發生化學反應而造成腐蝕時，就應該選擇不銹鋼襯氟，或者選用塑料PP材質。被測介質為常溫常壓時，一般選擇PP材質；被測介質非常溫常壓時，一般選用304/316襯氟，其過程溫度最大可達到120℃，過程壓力可達1.6MPa。
（二）顯示面板材質
磁翻板液位計顯示面板一般采用鋁合金或塑料面板，塑料面板一般在現場工況環境會造成鋁合金腐蝕時采用。
（三）面板視窗透明板材質
無論鋁合金面板或塑料面板，面板視窗透明板材料可以選用普通玻璃或亞克力：
1．普通玻璃
普通玻璃是一種無機非金屬材料，其由多種無機礦物制成，主要成分為二氧化硅和其他氧化物。由于玻璃具有通透性好、便于現場觀察、性能穩定、與大部分液體不起化學反應等特點，普通玻璃多被用來制作顯示面板視窗的透明板。
2．亞克力
亞克力又稱為有機玻璃，化學名為聚甲基丙烯酸甲酯。作為一種可塑性高分子材料，亞克力的生產成本高，制作難度大。但由于其具有透光率高（達92%以上）、化學性能穩定、韌性好不易損壞的特點，多被用于替換普通玻璃面板用于滿足現場復雜工況或客戶的特殊要求。
二、幾種常見液體腐蝕對照表
在工業現場中，常見的強腐蝕性液體有：王水、硫酸、鹽酸、氫氟酸等。在這些強腐蝕性液體中，了解各種材質的不同表現，有助于對氫氟酸液位測量中磁翻板液位計材質的正確選擇。不同材質腐蝕性對照如下表所示：
不同材質耐腐蝕對照表
|
強腐蝕液體 |
玻璃 |
亞克力 |
不銹鋼316L |
聚四氟乙烯PTFE |
聚丙烯 PP |
|
硫酸 |
O |
+ |
O |
+ |
/ |
|
王水 |
-- |
/ |
O |
+ |
O |
|
氫氧化鈉 |
+ |
-- |
+ |
+ |
-- |
|
鹽酸≤6%/85℃ |
+ |
+ |
/ |
-- |
-- |
|
氫氟酸 |
O |
+ |
O |
+ |
/ |
注：強耐腐蝕+；耐腐蝕/；不耐腐蝕O；未知--
從上表可知，面對各種強腐蝕性液體，亞克力和PTFE的耐腐蝕性整體表現較好，是用于強腐蝕性液體測量的理想材質。
三、測量氫氟酸時磁翻板液位計材料選擇
氫氟酸是氟化氫氣體的水溶液，清澈、無色、發煙、易揮發，有劇烈刺激性氣味，氫氟酸在濃度5mol/L以上會發生自偶電離，腐蝕性較強。
根據氫氟酸的特性，在測量氫氟酸時，主體材質一般選擇塑料型PP材質即可，而對于通風條件好，儲罐又有一定壓力時可以選擇316L襯氟。
盡管普通玻璃為視窗材料的鋁合金顯示面板能夠在大部分液體介質中使用，但如果用于測量氫氟酸時，切忌選擇玻璃為視窗材料的顯示面板。因為，氫氟酸對部分金屬、玻璃和含硅的物體腐蝕性較強。氫氟酸溶解玻璃（主要成分：二氧化硅），生成氣態的四氟化硅，反應方程式如下：
SiO2+4HF=SiF4+2H2O
生成的SiF4如果和過量的HF作用，會生成氟硅酸：
SiF4+2HF=H2[SiF6]
正因如此，應將其儲存在塑料（理論上講，放在聚四氟乙烯做成的容器中會更好）、蠟質制或鉛制的容器中。氫氟酸沒有還原性，如果要長期儲存，不僅需要一個密封容器，而且應盡可能將容器中的空氣排盡。

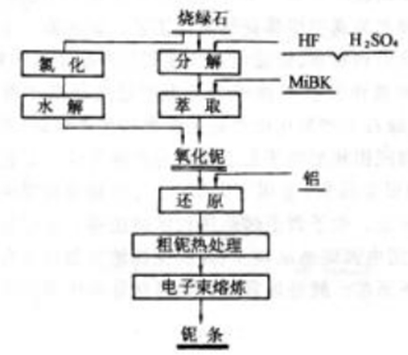

氫氟酸在工業生產中常用于稀有金屬的還原工藝中，在氟鉭酸鉀、氧化鈮、氧化鉭等的生產制造中都要用到氫氟酸，下圖為用還原法生產鈮的生產工藝圖：
圖一、鈮生產工藝圖
在氫氟酸液位測量中，應選擇耐腐蝕性較好的材質作為磁翻板液位計的面板，尤其是顯示面板視窗材料更是如此，否則，會出現面板顯示模糊，無法較好地觀察液位高度，嚴重時，甚至導致安全事故的發生。因此，在制作測量氫氟酸液位的磁翻板液位計的面板時，一定要選用亞克力作為磁翻板液位計顯示面板的視窗材料。
在有氫氟酸介質的現場工況中，因材質選用不當，導致以玻璃為視窗材料的面板被腐蝕的情況屢見不鮮，如下圖所示：
圖二、被腐蝕的顯示面板圖
磁翻板液位計廠家在用戶選型時，應和用戶充分溝通，并根據用戶的實際工況，選用最匹配的材料。
對此，深圳計為自動化技術有限公司一直高度重視，向前來咨詢的用戶耐心了解測量介質和工況特點，幫助用戶合理選型。不僅如此，計為自動化根據生產需要，攻克了磁翻板液位計應用中的多項技術難題，僅磁翻板液位計一個單品就有多項發明專利和實用新型專利授權。
為便于現場觀察，計為磁翻板液位計的顯示面板采用加寬設計，適應用戶不同介質測量的需要，提供玻璃材質和亞克力材質備選。與一些為了節省成本使用厚度為2mm的亞克力面板的廠家不同，為確保產品質量，計為磁翻板液位計使用的是3mm厚的亞克力面板。另外，計為磁翻板液位計對磁耦合系統進行了科學設計，面板防護等級達IP66/IP67，顯示面板翻旗（也叫翻片）也能長期可靠工作，有效避免亂翻現象。計為磁翻板液位計的高可靠性獲得了用戶的廣泛贊譽。
