超聲波液位計在石灰石漿液測量中的應用
超聲波液位計作為一種非接觸式液位測量儀表，具有結構簡單、安裝、調試方便，維護工作量小的優點，在控制室和現場均可實時觀測液位，在各種液位的測量中有著廣泛的應用。其主要是通過探頭（又稱換能器）發射超聲波脈沖，當脈沖接觸到介質界面時,又被反射回來由探頭接收。根據脈沖從發射到接收的時間以及在介質中傳播的聲速，即可以求得探頭到介質間的距離，從而確定出液體所在的位置。但在實際應用中，由于安裝位置和安裝方式的差異，可能會導致超聲波液位計無法正常工作的現象。本文擬以超聲波液位計在石灰石漿液測量中的應用說明如下。
一、應用概況
北方某國有大型化工企業，于今年5月份采購了一批用于測量和監控污水水位和石灰石漿液的液位計——Uson-11超聲波液位計。用戶反饋，在使用過程中，測量污水水位的超聲波液位計各項指標一切正常，測量準確可靠。而用于測量石灰石漿液的另外2臺超聲波液位計則不然，其無法進行準確測量，測量過程中出現數據波動大、測量數據與實際液面高度不符等情形。
接到用戶反饋后，計為自動化馬上安排技術工程師去現場了解情況并提供技術支持。在應用現場，計為工程師看到的與客戶所描述的情況完全一樣，但憑借豐富的經驗，工程師發現現場測量不準的問題并非產品質量導致。那究竟是什么原因造成這種情況的出現呢？
二、問題分析
經計為工程師排查分析發現，導致超聲波液位計在石灰石漿液測量中無法準確測量的原因主要有三種：
1．現場有攪拌裝置
在一些帶攪拌或者較為動態的液位測量環境中（比如流體），由于液位呈動態起伏和不確定性變化，使得超聲波液位計的能量回收受到干擾，從而影響超聲波液位計的測量精度。
2．超聲波液位計安裝位置距罐壁較近
超聲波液位計探頭發射角為8°～12°。當安裝位置距離罐壁較近時，由于發射角的影響,能量回收易受干擾，從而影響測量的準確性。
3．超聲波液位計沒有安裝防護擋箱
超聲波液位計液位測量的計算公式為S=C×T/2，該公式體現了距離值S與聲速C和傳輸時間T之間的關系。根據該公式，要利用超聲波液位計測量液位，需要知道超聲波在空氣中的傳播速度，可以說對超聲波傳播速度取值的精確程度將極大地影響超聲波液位計的測量精度，公式如下：
c＝（331.45＋0.61t/℃）m/s
超聲波液位計的溫度傳感器作為探頭的一部分被保護材料密閉的封裝在探頭里，從公式可知，溫度是影響聲速的主要因素。如果將超聲波液位計安裝在無遮擋的室外環境，太陽光的暴曬照射會使超聲波液位計的殼體、探頭持續升溫，而環境溫度并不會像探頭一般持續升溫，最終探頭里的傳感器所測溫度與環境的溫度差異較大，影響測量的精度。
在北方，夏天炎熱干燥，冬天極度嚴寒，置于戶外的超聲波液位計，很容易受到變化劇烈的溫度的影響，連帶引起聲音速度的變化，進而使測量出現誤差。針對這種情況，可為超聲波液位計安裝防護擋箱，以降低溫度急劇變化帶來的影響。同時，在超聲波液位計上安裝溫度傳感器實時測量溫度，利用溫度與聲速的關系，就可以換算出聲速值。
三、應對措施
針對上述問題和原因，要解決超聲波液位計在石灰石漿液中測量不準的問題，有以下幾點具體解決措施可供選擇：
1．超聲波液位計應距罐壁60cm處安裝
由于用戶選擇的是量程為10米的超聲波液位計，超聲波液位計探頭的發射角為10°，綜合考慮，超聲波液位計的安裝位置應以距離罐壁60cm處為宜。
2．安裝防護罩
由于位于戶外，難免受到日曬雨淋，此時，為儀表安裝防護罩，使得超聲波液位計免受日曬雨淋導致的溫度變化對聲速的影響，使測量更精準。
通過安裝導波管的方式，可使超聲波液位計發射的超聲波脈沖遠離攪拌半徑范圍，對準波動較小的液面，將超聲波液位計能量回收受液面波動的干擾降低到最低，從而實現準確測量。
在實際安裝過程中，一般有圖二所示2種安裝方式，一種將導波管安裝于儲罐外，一種將導波管安裝于儲罐內，導波管直徑通常需要100mm以上。
四、計為超聲波液位計的特點
由于做了諸多創新和改進，與傳統超聲波液位計相比，計為超聲波液位計有著自己的特點和優點：
1．軟件、硬件升級。針對工業現場普遍存在現場波動大的情況，計為自動化在硬件和軟件上對儀表的魯棒性（魯棒性大致相當于穩定性）進行了提高。軟件方面，加入延時平均算法可使儀表更好地適應復雜多變的工況；硬件方面，采取高效嚴謹?shù)男盘枮V波電路，以過濾掉液位測量時超聲波信號接觸液面而產生的次波和雜波。
2．帶溫度補償功能，可在溫差較大的環境下使用，適應性強，測量精度高。
3．密封性好。超聲波液位計的整機防護等級高達IP66/IP67。
4．具有RS-485通訊接口，采用特殊回波處理方式，使虛假回波現象得到有效避免。
深圳計為研發生產的超聲波液位計具有測量精度高、穩定可靠的特點，在不同工業環境、智慧城市、污水處理中有著廣泛應用，其過硬的質量和優質服務，深受用戶好評。
一、應用概況
北方某國有大型化工企業，于今年5月份采購了一批用于測量和監控污水水位和石灰石漿液的液位計——Uson-11超聲波液位計。用戶反饋，在使用過程中，測量污水水位的超聲波液位計各項指標一切正常，測量準確可靠。而用于測量石灰石漿液的另外2臺超聲波液位計則不然，其無法進行準確測量，測量過程中出現數據波動大、測量數據與實際液面高度不符等情形。
接到用戶反饋后，計為自動化馬上安排技術工程師去現場了解情況并提供技術支持。在應用現場，計為工程師看到的與客戶所描述的情況完全一樣，但憑借豐富的經驗，工程師發現現場測量不準的問題并非產品質量導致。那究竟是什么原因造成這種情況的出現呢？
二、問題分析
經計為工程師排查分析發現，導致超聲波液位計在石灰石漿液測量中無法準確測量的原因主要有三種：
1．現場有攪拌裝置
在一些帶攪拌或者較為動態的液位測量環境中（比如流體），由于液位呈動態起伏和不確定性變化，使得超聲波液位計的能量回收受到干擾，從而影響超聲波液位計的測量精度。
2．超聲波液位計安裝位置距罐壁較近
超聲波液位計探頭發射角為8°～12°。當安裝位置距離罐壁較近時，由于發射角的影響,能量回收易受干擾，從而影響測量的準確性。
3．超聲波液位計沒有安裝防護擋箱
超聲波液位計液位測量的計算公式為S=C×T/2，該公式體現了距離值S與聲速C和傳輸時間T之間的關系。根據該公式，要利用超聲波液位計測量液位，需要知道超聲波在空氣中的傳播速度，可以說對超聲波傳播速度取值的精確程度將極大地影響超聲波液位計的測量精度，公式如下：
c＝（331.45＋0.61t/℃）m/s
超聲波液位計的溫度傳感器作為探頭的一部分被保護材料密閉的封裝在探頭里，從公式可知，溫度是影響聲速的主要因素。如果將超聲波液位計安裝在無遮擋的室外環境，太陽光的暴曬照射會使超聲波液位計的殼體、探頭持續升溫，而環境溫度并不會像探頭一般持續升溫，最終探頭里的傳感器所測溫度與環境的溫度差異較大，影響測量的精度。
在北方，夏天炎熱干燥，冬天極度嚴寒，置于戶外的超聲波液位計，很容易受到變化劇烈的溫度的影響，連帶引起聲音速度的變化，進而使測量出現誤差。針對這種情況，可為超聲波液位計安裝防護擋箱，以降低溫度急劇變化帶來的影響。同時，在超聲波液位計上安裝溫度傳感器實時測量溫度，利用溫度與聲速的關系，就可以換算出聲速值。
三、應對措施
針對上述問題和原因，要解決超聲波液位計在石灰石漿液中測量不準的問題，有以下幾點具體解決措施可供選擇：
1．超聲波液位計應距罐壁60cm處安裝
由于用戶選擇的是量程為10米的超聲波液位計，超聲波液位計探頭的發射角為10°，綜合考慮，超聲波液位計的安裝位置應以距離罐壁60cm處為宜。
2．安裝防護罩
由于位于戶外，難免受到日曬雨淋，此時，為儀表安裝防護罩，使得超聲波液位計免受日曬雨淋導致的溫度變化對聲速的影響，使測量更精準。
圖一、現場安裝圖
3．安裝導波管通過安裝導波管的方式，可使超聲波液位計發射的超聲波脈沖遠離攪拌半徑范圍，對準波動較小的液面，將超聲波液位計能量回收受液面波動的干擾降低到最低，從而實現準確測量。

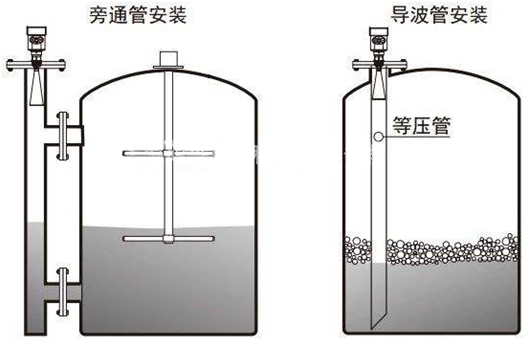

在實際安裝過程中，一般有圖二所示2種安裝方式，一種將導波管安裝于儲罐外，一種將導波管安裝于儲罐內，導波管直徑通常需要100mm以上。
圖二、導波管安裝示意圖
通過采取上述有針對性的措施，圓滿解決了用戶應用中存在的問題。經重新安裝后的超聲波液位計，再也未遇到之前所出現的問題。四、計為超聲波液位計的特點
由于做了諸多創新和改進，與傳統超聲波液位計相比，計為超聲波液位計有著自己的特點和優點：
1．軟件、硬件升級。針對工業現場普遍存在現場波動大的情況，計為自動化在硬件和軟件上對儀表的魯棒性（魯棒性大致相當于穩定性）進行了提高。軟件方面，加入延時平均算法可使儀表更好地適應復雜多變的工況；硬件方面，采取高效嚴謹?shù)男盘枮V波電路，以過濾掉液位測量時超聲波信號接觸液面而產生的次波和雜波。
2．帶溫度補償功能，可在溫差較大的環境下使用，適應性強，測量精度高。
3．密封性好。超聲波液位計的整機防護等級高達IP66/IP67。
4．具有RS-485通訊接口，采用特殊回波處理方式，使虛假回波現象得到有效避免。
深圳計為研發生產的超聲波液位計具有測量精度高、穩定可靠的特點，在不同工業環境、智慧城市、污水處理中有著廣泛應用，其過硬的質量和優質服務，深受用戶好評。
