液位報警開關接線方法及注意事項（附圖）

2019-02-12

　　液位報警開關在水利、化工、環保、食品、醫藥等行業有著廣泛應用，是專用于容器、槽罐和各種管道的液位測量儀表。為使液位報警開關穩定運行，了解其正確的接線方法和注意事項就顯得頗為重要。本文就結合液位報警開關的接線圖，談?wù)勔何粓缶_關（液位開關）的接線方法和注意事項。

　　一、液位報警開關接線圖

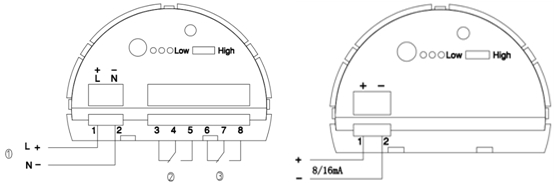

圖1繼電器輸出方式圖　　　　　　　　　　　　　　　　2二線制輸出方式

①：電源輸入端①：電源輸入端/8/16mA信號輸出端

②③：繼電器信號輸出端，DPDT

　　不同的工況，對信號輸出方式有著同的要求。液位報警開關的信號輸出方式主要有繼電器和二線制兩種，它們的接線方式有所不同。如上圖所示。

　　二、液位報警開關接線方法
　　液位報警開關在接線時，應結合相應輸出方式的接線圖，并按以下方法進行接線：
　　(1)打開外殼蓋；
　　(2)松開電纜螺紋接頭上的鎖緊螺母；
　　(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
　　(4)將電纜穿過電纜螺紋接頭插入外殼中；
　　(5)用螺絲刀擰開接線端子；
　　(6)按照接線圖將芯線末端插入接線端子中；
　　(7)用螺絲刀擰緊接線端子；
　　(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
　　(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
　　(10)擰上外殼蓋。
　　三、液位報警開關接線注意事項
　　為保證安全正確接線，在對液位報警開關接線時應按照以下注意事項操作：
　　1．為安全起見，在接線前請確認已經斷電。
　　2．對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外蓋進行操作。
　　3．對于本安型儀表，應注意其接線標志，以保證接線的安全進行。
　　4．對于其它防爆型儀表，在接線時必須遵循防爆的相關要求進行接線。

　　以上就是“液位報警開關接線方法及注意事項”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2019年2月12日發布）
