深圳計為自動化技術有限公司的音叉液位開關有兩種，一種是標準型音叉液位開關，一種是緊湊型音叉液位開關。下面就兩種音叉液位開關的結構分別講解如下。

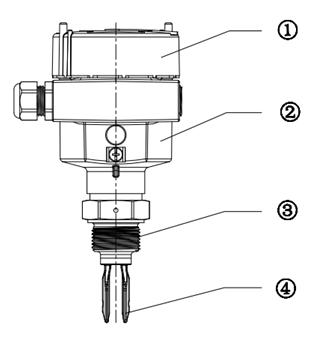

①外殼蓋   ②帶電子部件的外殼   ③過程連接   ④振動叉體

　　圖1為計為Ring-11音叉液位開關的整體結構圖，這是一款標準型的音叉液位開關，在上圖中：

　　①為外殼蓋，外殼蓋是由壓制鋁合金制成的，其厚度和螺紋完全符合防爆要求中的隔爆要求。

　　②為外殼，外殼跟外殼蓋一樣是由壓制鋁合金制成的，外殼里面裝有電路模塊，起到保護電路模塊的作用，同樣地，其厚度和螺紋也完全符合防爆要求中的隔爆要求。

　　③為過程連接，標準型音叉液位開關的過程連接分為螺紋和法蘭兩種，客戶可根據具體的工況進行選擇。

　　④為振動叉體，振動叉體是由316L材料制成的，如果被測液體腐蝕性比較強，則可以選擇帶有涂層的振動叉體。

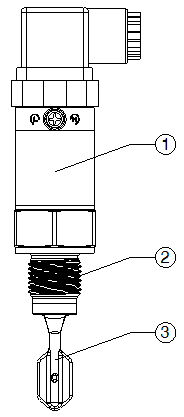

圖2 計為Ring-21緊湊型音叉液位開關整體結構圖

①帶電子部件的外殼  ②過程連接  ③振動叉體

　　圖2為緊湊型音叉液位開關的整體結構圖，在上圖中：

　　①為帶電子部件的外殼，其是由壓制不銹鋼制成的，外殼里面裝有電路模塊，起到保護電路模塊的作用。

　　②為過程連接，緊湊型音叉液位開關的過程連接只有螺紋一種，且其過程溫度最高只能為150℃，比標準型Ring-11音叉液位開關的要低（最高溫度最高可達250℃）。

　　③為振動叉體，緊湊型音叉液位開關的振動叉體也是由316L材料制成的，但其大小比標準型音叉液位開關的要小，特別適合管道及狹小空間的液位測量。

　　以上就是“音叉液位開關的結構圖”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2018年9月17日發布）
