在介紹技術參數和規格之前，我們先看下Ring-11音叉液位開關的結構，見下圖：

圖1 Ring-11音叉液位開關整體結構圖

              ①外殼蓋 ②帶電子部件的外殼 ③過程連接 ④振動叉體

　　一、計為Ring-11音叉液位開關的技術參數

　　二、計為Ring-11音叉液位開關的規格尺寸

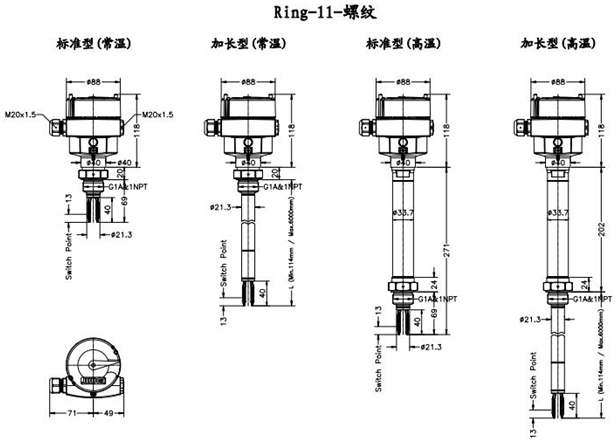

圖2螺紋連接下的Ring-11音叉液位開關規格尺寸圖

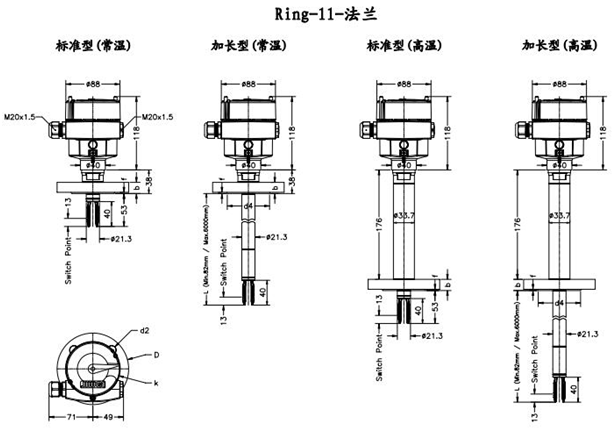

圖3法蘭連接下的Ring-11音叉液位開關規格尺寸圖

　　圖2和圖3為不同連接方式下不同工況的Ring-11音叉液位開關規格尺寸圖。從圖中我們不難看出，常溫標準型的尺寸相對較短，而高溫加長型的尺寸最長。加長的尺寸一方面是罐體測量的需要，另一方面也是散熱的需要。因應不同的工況，用戶可以采用不同規格的音叉液位開關，能夠很好滿足用戶復雜工況的需求。

　　計為Ring-11音叉液位開關是一種高可靠性、緊湊型、專用于液位測量的控制開關，計為音叉液位開關的這些特性在上述技術參數和規格尺寸中，也得到了具體體現。

　　譬如計為音叉液位開關的音叉長度僅有40mm，不僅適用于容器、儲罐、槽罐中的液位測量，而且適用于導管的液位測量。同時，基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品還適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜測量場合，其可測量液體的最低密度達0.5g/cm3。

　　為了適應各種測量工況，滿足不同被測液體的不同化學屬性，計為Ring-11音叉液位開關分為常溫型（適應介質溫度為-50～150℃）和高溫型（適應150℃以上，范圍-50～250℃的液體介質測量）。同時，接液部分常規材質為316L材質，能夠適應大部分介質的液位測量，對于腐蝕性特別強的強酸堿等液體，可選擇“316L+涂層”的音叉液位開關進行測量。

　　此外，計為Ring-11音叉液位開關還具有較高的防護等級（IP66/IP67）和防爆等級，通過本安隔爆雙重認證（本安：Ex ia IIC T6 Ga和隔爆：Ex d IIC T6 Gb）。

　　計為Ring-11音叉液位開關是在采納了國內外同類產品的優秀設計和先進工藝基礎上，自主研發生產的具有自主知識產權的產品，該產品的創新設計、生產工藝和檢測標準先后被授予多項發明和實用新型專利，計為音叉液位開關所具有的技術參數和規格尺寸，為解決國內外同行產品的常見缺陷和故障提供了保證，具有極高的可靠性。

　　當然，在實踐中，要使音叉液位開關發揮更好地作用，除儀表本身具有過硬的質量外，還需要結合具體的應用工況合理選型，以使音叉液位開關與我們的工況要求相匹配，使音叉液位開關更好地工作。

　　以上就是“從技術參數和規格看音叉液位開關的可靠性”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2018年9月7日發布）
