音叉液位開關的常見規格尺寸（附圖）
2018-05-16
音叉液位開關廣泛應用于各種液位測量的場合，這是與其抗干擾能力強、測量精度高和安裝接線簡單等特點分不開的。作為一種常用的液位測量儀表，音叉液位開關的常見規格尺寸都有哪些呢？
下面以計為Ring-11音叉液位開關的常見規格尺寸附圖說明如下。
由于計為音叉液位開關通常采用螺紋和法蘭兩種過程連接方式，本文主要圍繞這兩種連接方式進行介紹。
一、螺紋連接方式下音叉液位開關的常見規格尺寸
這種型號的音叉液位開關，其螺紋規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150℃），罐體便于開孔攻牙的金屬儲罐中比較常用。
2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關
這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150℃）的場合，一般頂裝和大管道液位開關選用此款。
3．上圖第三款產品為過程連接為螺紋的高溫標準型音叉液位開關
這種型號的音叉液位開關與第一款完全類似，只是應用環境溫度可以提高到250℃，詳細描述參見第一款產品。
4．上圖第四款產品為過程連接為螺紋的高溫加長型音叉液位開關
這種型號的音叉液位開關產品和第二款完全類似，只是應用環境溫度可以提高到250℃，詳細描述可參見第二款產品。
二、法蘭連接方式下音叉液位開關的常見規格尺寸
總的說來，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜，標準型通常用于側裝和小管道場合。
以上就是有關“音叉液位開關的常見規格尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
下面以計為Ring-11音叉液位開關的常見規格尺寸附圖說明如下。
由于計為音叉液位開關通常采用螺紋和法蘭兩種過程連接方式，本文主要圍繞這兩種連接方式進行介紹。
一、螺紋連接方式下音叉液位開關的常見規格尺寸

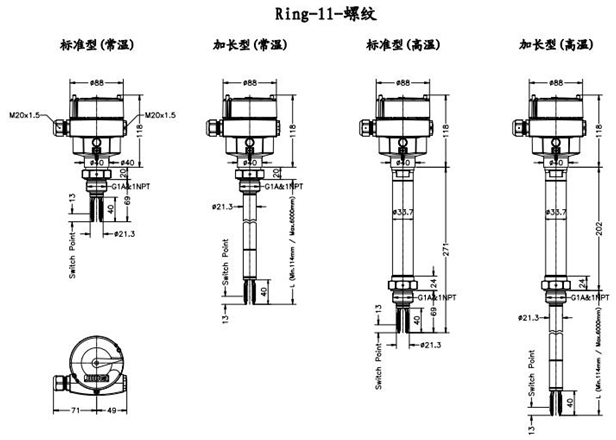

圖1 Ring-11螺紋連接音叉液位開關規格尺寸圖
1．上圖第一款產品為過程連接為螺紋的常溫標準型音叉液位開關這種型號的音叉液位開關，其螺紋規格最小為G3/4"A或者3/4"NPT，常用的過程連接螺紋規格還有：G1"A或者1"NPT，G1-1/4A或者1-1/4NPT等，在壓力和溫度相對較低（小于150℃），罐體便于開孔攻牙的金屬儲罐中比較常用。
2．上圖第二款產品為過程連接為螺紋的常溫加長型音叉液位開關
這種型號的音叉液位開關，其螺紋規格與常溫標準型的一致，只是插入長度較長，插入長度6000mm內可為用戶定制，主要適用于壓力和溫度相對較低（小于150℃）的場合，一般頂裝和大管道液位開關選用此款。
3．上圖第三款產品為過程連接為螺紋的高溫標準型音叉液位開關
這種型號的音叉液位開關與第一款完全類似，只是應用環境溫度可以提高到250℃，詳細描述參見第一款產品。
4．上圖第四款產品為過程連接為螺紋的高溫加長型音叉液位開關
這種型號的音叉液位開關產品和第二款完全類似，只是應用環境溫度可以提高到250℃，詳細描述可參見第二款產品。
二、法蘭連接方式下音叉液位開關的常見規格尺寸

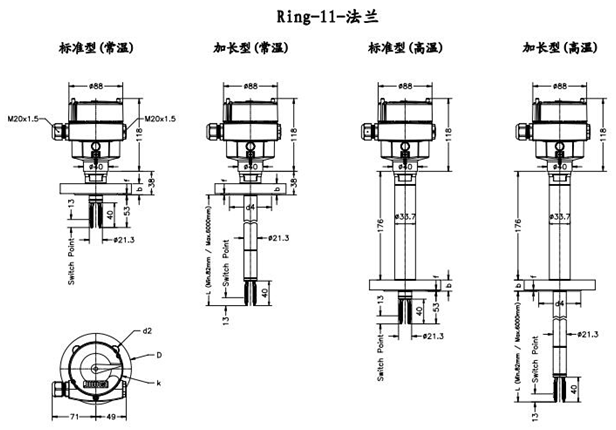

圖2 Ring-11法蘭連接音叉液位開關規格尺寸圖
圖2中四款產品和圖1中的四款產品一一對應，區別在于過程連接圖1均是螺紋連接，圖2四款產品過程連接均為法蘭連接，常用法蘭的規格為DN25PN10、DN25PN16、DN50PN16、DN50PN25、DN25PN40、DN50PN40等，其它可以根據用戶需求定制，法蘭連接一般應用于壓力較大，不便于開孔攻牙的應用場合，法蘭規格的選擇及法蘭連接面的要求，要和罐體安裝法蘭配對。總的說來，過程連接為螺紋的音叉液位開關安裝較為方便，直接旋入螺紋固定即可，價格也比過程連接為法蘭的略便宜，標準型通常用于側裝和小管道場合。
以上就是有關“音叉液位開關的常見規格尺寸”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年5月16日發布）
