音叉液位開關如何正確安裝和使用
2020-10-26
音叉液位開關是基于懸臂梁的振動原理，采用音叉作為振動探頭，利用壓電器件實現振動的驅動與檢測的一種液位測量儀表。該儀表較多用于水利、化工、環保、食品、醫藥等行業，測量容器、槽罐和各種管道的液位。盡管音叉液位開關具有省時高效、維護方便的特點，但如果安裝使用不當，其作用也會大打折扣。為此，本文就音叉液位開關的正確安裝和使用介紹如下。
一、音叉液位開關如何正確安裝
在安裝音叉液位開關前，應對所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求進行再次確認，以確保儀表在安裝后能夠正常使用。
1．安裝方式
通常情況下，音叉液位開關可以采取水平方式、垂直方式和傾斜方式，根據現場需要安裝在任何位置。
但如果所測介質較為粘稠時，為減少或避免掛料，應將儀表按照垂直方式安裝。
2．安裝方向
為避免掛料或由于介質對叉體的阻力而產生的測量誤差，在安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，具體請參照下圖進行安裝：
由于叉體（探頭）是液位開關的關鍵組件，在選擇音叉液位開關安裝位置時，應注意避開入料口進行安裝，因為安裝在入料口位置，在物料的沖擊下不但容易造成測量誤差，而且也有造成儀表損壞的風險。
二、音叉液位開關如何正確使用
計為音叉液位開關目前共有Ring-11和Ring-21兩個型號。兩種型號的音叉液位開關，各有其特點，分別適合用于不同的工況環境。
其中，計為Ring-11音叉液位開關由于音叉長度僅有40mm，可測量介質密度低至0.5g/cm3，主要適用于容器、儲罐、槽罐和導管中鹽酸、硫酸、硝酸、堿液、糖漿、藥液和工業廢水等液位測量。特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜場合的液位測量。
而計為Ring-21緊湊型音叉液位開關總長僅160.5mm，最大直徑31.5mm，叉體長僅38mm，非常短小輕便，可測量介質密度低至0.7g/cm3非常適合用于小型容器和罐體周圍空間狹小場合的液位測量以及容器、儲罐、槽罐中有泡沫、氣泡、粘稠液體和有振動干擾的液位測量。
盡管計為自動化研發生產的計為音叉液位開關性能優良，穩定可靠，深受用戶好評，但要使其效能得到最大程度的發揮，仍離不開對音叉液位開關的正確的安裝和使用。
一、音叉液位開關如何正確安裝
在安裝音叉液位開關前，應對所選儀表的過程壓力、過程溫度、介質的化學屬性等參數是否滿足現場的工況要求進行再次確認，以確保儀表在安裝后能夠正常使用。
1．安裝方式
通常情況下，音叉液位開關可以采取水平方式、垂直方式和傾斜方式，根據現場需要安裝在任何位置。
但如果所測介質較為粘稠時，為減少或避免掛料，應將儀表按照垂直方式安裝。
2．安裝方向

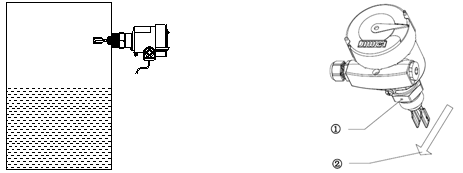

為避免掛料或由于介質對叉體的阻力而產生的測量誤差，在安裝音叉液位開關時，應使叉體面和液體升降或流動保持方向一致，具體請參照下圖進行安裝：
叉體面垂直安裝 介質流動方向
①紋連接的標志點 ②介質流動方向

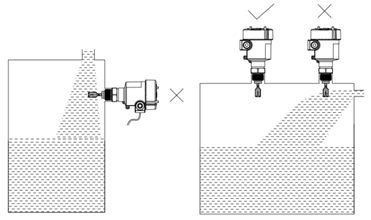

3．避開入料口安裝由于叉體（探頭）是液位開關的關鍵組件，在選擇音叉液位開關安裝位置時，應注意避開入料口進行安裝，因為安裝在入料口位置，在物料的沖擊下不但容易造成測量誤差，而且也有造成儀表損壞的風險。
4．做好防潮措施

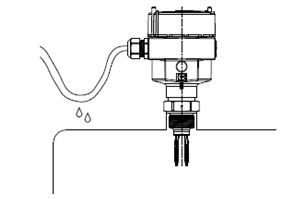

當儀表安裝在戶外或有潮氣的環境中，為防止雨水、潮氣和冷凝水進入儀表，在接入電纜時，應將電纜線彎曲并朝下引，如下圖所示。
5．在壓力/真空環境安裝，應注意密封完好
在安裝于過壓或欠壓甚至真空的容器或管道時，安裝之前應確認好密封材料是否滿足現場過程溫度和過程壓力的要求，同時，必須保證過程連接處的密封完好性。二、音叉液位開關如何正確使用
計為音叉液位開關目前共有Ring-11和Ring-21兩個型號。兩種型號的音叉液位開關，各有其特點，分別適合用于不同的工況環境。
其中，計為Ring-11音叉液位開關由于音叉長度僅有40mm，可測量介質密度低至0.5g/cm3，主要適用于容器、儲罐、槽罐和導管中鹽酸、硫酸、硝酸、堿液、糖漿、藥液和工業廢水等液位測量。特別適用于有泡沫、氣泡、粘稠液體以及振動干擾的復雜場合的液位測量。
而計為Ring-21緊湊型音叉液位開關總長僅160.5mm，最大直徑31.5mm，叉體長僅38mm，非常短小輕便，可測量介質密度低至0.7g/cm3非常適合用于小型容器和罐體周圍空間狹小場合的液位測量以及容器、儲罐、槽罐中有泡沫、氣泡、粘稠液體和有振動干擾的液位測量。
盡管計為自動化研發生產的計為音叉液位開關性能優良，穩定可靠，深受用戶好評，但要使其效能得到最大程度的發揮，仍離不開對音叉液位開關的正確的安裝和使用。
以上就是“音叉液位開關如何正確安裝和使用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年10月26日發布）
