BSP螺紋與G螺紋有什么不同
2020-10-15
用戶在采購選型的過程中，不少用戶將BSP螺紋與G螺紋等同，也有不少買家經常會問起B(yǎng)SP螺紋與G螺紋有什么不同？就連網絡上說起二者也是瑣碎不全、含糊不清。所以，很有就BSP螺紋及其與G螺紋的關系詳細介紹的必要。
一、關于BSP螺紋
BSP螺紋是英文British Standard Pipe Thread的縮寫，指的是英國標準管螺紋，屬于惠氏螺紋（BS84）范疇，牙型角為55°。按外形劃分，BSP螺紋有圓柱管螺紋BSPP（British Standard Pipe Parallel）和圓錐管螺紋BSPT（British Standard Pipe Taper）兩種。
1．BSPP-英制圓柱管螺紋
與之對應的另外一種管螺紋叫“圓錐管螺紋”，這個是約定俗成的叫法，也是教科書上的標準稱呼。由于各種原因，BSPP也有其他多種不同的稱呼。其中BSPF（British Standard Pipe Fitting）、BSPM（British Standard Pipe Mechanical）、PS（British Standard Pipe Straight）等是較為常見的叫法。但隨著ISO標準化的開始，這些五花八樣的稱謂統統用一個簡單明了的字母G代替了，這就是G螺紋。所以，BSPP、BSPF、BSPM、PS現在均被統稱為G螺紋。
之所以稱為G螺紋，據說有這樣幾種說法：
有的說是因?yàn)樵撀菁y最初多用于煤氣管道上，而煤氣的英文為Gas，所以就以Gas的首字母G代指這種用在煤氣管道上的螺紋。
有的說G是從德語Gewinde（意思為螺紋），取其第一個字母G而來。
也有的說，G和中文管（Guan）拼音的第一個字母相同，就以G代指管螺紋。
所以有關G螺紋的來歷，無論從哪個角度上講似乎都很有道理，這真的是一種奇妙而巧合的事情。
G螺紋分內、外兩種螺紋，用于非密封聯接。執行標準是BSENISO228-1，舊標準是BS2779，現已作廢。
2．BSPT-英制圓錐管螺紋
BSPT-英制圓錐管螺紋，又稱PT螺紋，只用于一般密封聯接。BSPT舊標準為BS21，而在新標準BSEN10226-1中，用R螺紋替代。所以R螺紋是BSPT和PT螺紋的統稱。
R螺紋中的字母R來源于德語rohr（德語意為“管”）。R螺紋實際是一個系列，常見的有Rp、Rs、Rc、R1和R2。具體如下：
Rp-英制密封圓柱內螺紋
Rs-英制密封圓柱外螺紋
Rc-英制密封圓錐內螺紋
R1-英制密封圓錐外螺紋，與Rp配合使用，即Rp/R1“柱/錐”配合
R2-英制密封圓錐外螺紋，與Rc配合使用，即Rc/R2“錐/錐”配合
可見，一般密封英制管螺紋分為圓柱管螺紋和圓錐管螺紋兩種。

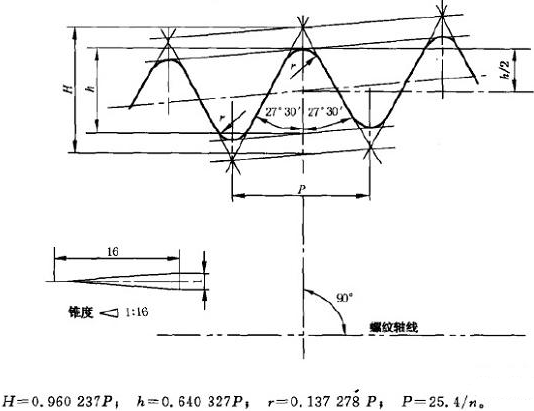

密封用圓柱管螺紋（Rp）設計牙型與非密封管螺紋G完全一致，不同之處在于螺紋的精度。而密封用圓錐管螺紋（R）則在圓柱管螺紋基礎上按1:16的錐度進行技術轉化。其設計牙型如下圖示：
實際上，不少機械加工企業在加工BSP螺紋時通常會遇到螺紋環塞規檢驗均合格但配合起來就是密封不良的情況的主要原因就在于混淆了密封用Rp內螺紋與非密封用G內螺紋。
二、BSP螺紋與G螺紋的關系

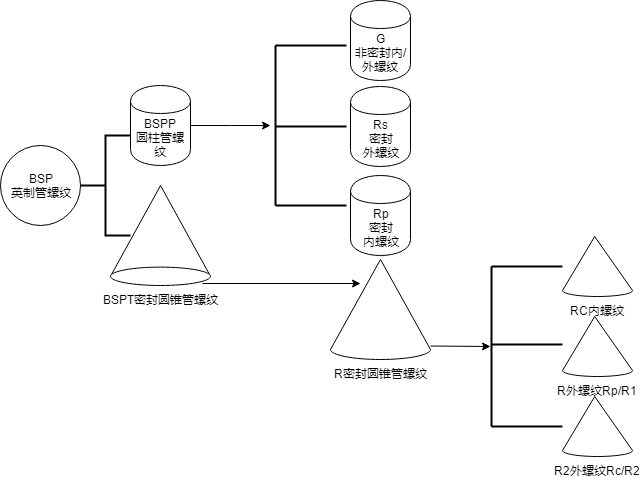

需要指出的是，開頭所講的不少人將BSP螺紋等同于G螺紋，這種說法其實是非常不嚴謹?shù)摹榱烁宄恼J(rèn)識二者之間的區別，大家可以從下面的關系圖來了解。
BSPP-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）
BSPT-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1）
R（Rp、Rs、Rc、R1、R2）-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1、DIN2999）
可見，G螺紋只是BSP螺紋中的一種，將二者等同的說法是不嚴謹，也是不科學的。
以上就是“BSP螺紋及其與G螺紋的區別”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、關于BSP螺紋
BSP螺紋是英文British Standard Pipe Thread的縮寫，指的是英國標準管螺紋，屬于惠氏螺紋（BS84）范疇，牙型角為55°。按外形劃分，BSP螺紋有圓柱管螺紋BSPP（British Standard Pipe Parallel）和圓錐管螺紋BSPT（British Standard Pipe Taper）兩種。
1．BSPP-英制圓柱管螺紋
與之對應的另外一種管螺紋叫“圓錐管螺紋”，這個是約定俗成的叫法，也是教科書上的標準稱呼。由于各種原因，BSPP也有其他多種不同的稱呼。其中BSPF（British Standard Pipe Fitting）、BSPM（British Standard Pipe Mechanical）、PS（British Standard Pipe Straight）等是較為常見的叫法。但隨著ISO標準化的開始，這些五花八樣的稱謂統統用一個簡單明了的字母G代替了，這就是G螺紋。所以，BSPP、BSPF、BSPM、PS現在均被統稱為G螺紋。
之所以稱為G螺紋，據說有這樣幾種說法：
有的說是因?yàn)樵撀菁y最初多用于煤氣管道上，而煤氣的英文為Gas，所以就以Gas的首字母G代指這種用在煤氣管道上的螺紋。
有的說G是從德語Gewinde（意思為螺紋），取其第一個字母G而來。
也有的說，G和中文管（Guan）拼音的第一個字母相同，就以G代指管螺紋。
所以有關G螺紋的來歷，無論從哪個角度上講似乎都很有道理，這真的是一種奇妙而巧合的事情。
G螺紋分內、外兩種螺紋，用于非密封聯接。執行標準是BSENISO228-1，舊標準是BS2779，現已作廢。
2．BSPT-英制圓錐管螺紋
BSPT-英制圓錐管螺紋，又稱PT螺紋，只用于一般密封聯接。BSPT舊標準為BS21，而在新標準BSEN10226-1中，用R螺紋替代。所以R螺紋是BSPT和PT螺紋的統稱。
R螺紋中的字母R來源于德語rohr（德語意為“管”）。R螺紋實際是一個系列，常見的有Rp、Rs、Rc、R1和R2。具體如下：
Rp-英制密封圓柱內螺紋
Rs-英制密封圓柱外螺紋
Rc-英制密封圓錐內螺紋
R1-英制密封圓錐外螺紋，與Rp配合使用，即Rp/R1“柱/錐”配合
R2-英制密封圓錐外螺紋，與Rc配合使用，即Rc/R2“錐/錐”配合
可見，一般密封英制管螺紋分為圓柱管螺紋和圓錐管螺紋兩種。
密封用圓柱管螺紋（Rp）設計牙型與非密封管螺紋G完全一致，不同之處在于螺紋的精度。而密封用圓錐管螺紋（R）則在圓柱管螺紋基礎上按1:16的錐度進行技術轉化。其設計牙型如下圖示：
一般來講，密封用圓柱管螺紋（Rp）的密封效果在必要時是通過在整個螺紋中添加密封填充物（如：聚四氟乙烯密封帶）來實現的，而非密封用圓柱管螺紋（G）的密封效果則是通過在螺紋聯接的兩端或其周圍使用密封設備（如：O型密封環）來實現的。
此外，一般密封用管螺紋螺紋與非密封用管螺紋的用途及設計公差也有區別。實際上，不少機械加工企業在加工BSP螺紋時通常會遇到螺紋環塞規檢驗均合格但配合起來就是密封不良的情況的主要原因就在于混淆了密封用Rp內螺紋與非密封用G內螺紋。
二、BSP螺紋與G螺紋的關系
需要指出的是，開頭所講的不少人將BSP螺紋等同于G螺紋，這種說法其實是非常不嚴謹?shù)摹榱烁宄恼J(rèn)識二者之間的區別，大家可以從下面的關系圖來了解。
上圖中的各字母是與BSP螺紋有關的一些螺紋代號，它們的含義及標準如下：
G-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）BSPP-英制圓柱管螺紋（標準：BS2779、BSENISO228-1、ISO7-1）
BSPT-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1）
R（Rp、Rs、Rc、R1、R2）-英制圓錐管螺紋（標準：BS21、BSEN10226-1、ISO7-1、DIN2999）
可見，G螺紋只是BSP螺紋中的一種，將二者等同的說法是不嚴謹，也是不科學的。
以上就是“BSP螺紋及其與G螺紋的區別”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年10月15日發布）
