遠傳變送器的原理和規格（附尺寸圖）
2020-06-10
遠傳磁翻板液位計是一種常見的液位測量?jī)x表，其由遠傳變送器與磁翻板液位計配套而成。對于磁翻板液位計人們并不陌生，但對于遠傳變送器不少用戶卻知之甚少。為更好地了解遠傳變送器，本文以計為Reed-11干簧管遠傳變送器為例，介紹下遠傳變送器的原理和規格。
一、遠傳變送器的原理
遠傳變送器的工作原理是當浮筒里面的浮子隨著液位變化而上下移動時，浮子中的磁鋼所在的位置將改變干簧管中磁開關的閉合狀態，只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值。浮子的位置相當于電位器的滑動點，隨著浮子的位置變化，引起電阻值變化，輸出電壓隨之變化，通過電流/電壓轉換，轉化為4～20mA電流信號輸出。其將現場的液位信號以4～20mA的電流形式由遠端傳送回機房或控制室，達到遠程掌握罐體的液位高度，實時控制目的。
二、遠傳變送器的規格
遠傳變送器的通常有±5mm和±10mm兩種分辨率，一般來講，使用干簧管的數量越多，其精度越高。
不僅如此，計為Reed-11干簧管遠傳變送器的工作溫度為-50℃～150℃，通過了隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。計為Reed-11干簧管遠傳變送器采用進口塑封干簧管，具有較長的使用壽命，其外管采用304材質，具有較強的抗腐蝕性，能夠用于在腐蝕性較強的場合中使用。
以上就是“遠傳變送器的尺寸圖”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、遠傳變送器的原理
遠傳變送器的工作原理是當浮筒里面的浮子隨著液位變化而上下移動時，浮子中的磁鋼所在的位置將改變干簧管中磁開關的閉合狀態，只有在磁鋼作用范圍內的干簧管閉合，其它都處于開路狀態，從而改變回路的電阻值。浮子的位置相當于電位器的滑動點，隨著浮子的位置變化，引起電阻值變化，輸出電壓隨之變化，通過電流/電壓轉換，轉化為4～20mA電流信號輸出。其將現場的液位信號以4～20mA的電流形式由遠端傳送回機房或控制室，達到遠程掌握罐體的液位高度，實時控制目的。
二、遠傳變送器的規格

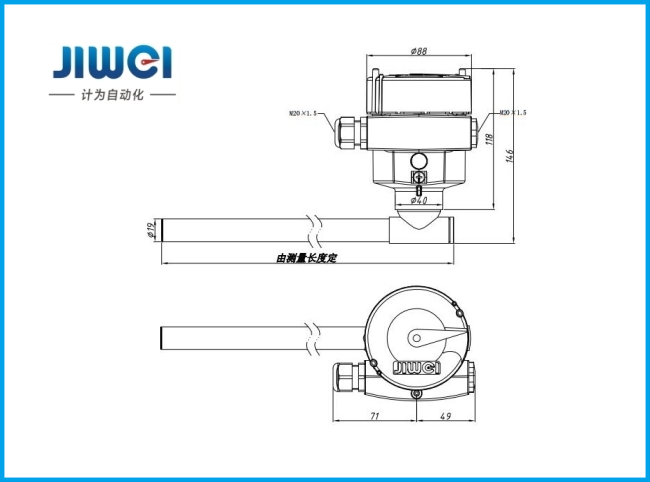

計為Reed-11干簧管遠傳變送器尺寸圖
從Reed-11干簧管遠傳變送器的尺寸圖看，遠傳變送器除干簧管的長度應根據實際工況按需定制外，其他規格都是較為固定的尺寸。干簧管的直徑為?19，遠傳變送器表頭的直徑為?88，電氣接口的尺寸為M20×1.5，當然，根據用戶需要，也可以選用1/2"NPT的螺紋。遠傳變送器的通常有±5mm和±10mm兩種分辨率，一般來講，使用干簧管的數量越多，其精度越高。
不僅如此，計為Reed-11干簧管遠傳變送器的工作溫度為-50℃～150℃，通過了隔爆和本安雙重防爆認證。其中，隔爆等級為Ex d IIC T6 Gb，本安等級為Ex ia IIC T6 Ga，在目前行業同類產品中，均屬最高防爆級別。計為Reed-11干簧管遠傳變送器采用進口塑封干簧管，具有較長的使用壽命，其外管采用304材質，具有較強的抗腐蝕性，能夠用于在腐蝕性較強的場合中使用。
以上就是“遠傳變送器的尺寸圖”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年6月10日發布）
