緊湊型音叉液位開關安裝注意事項（附安裝圖）
2020-06-01
緊湊型音叉液位開關是專用于液位測量的經濟型限位控制開關。主要用于容器、儲罐、槽罐內含有泡沫、氣泡、粘稠液體以及有振動干擾的液位測量，在小型容器和罐體周圍空間狹小場合中應用也較為普遍。盡管該儀表應用廣泛，但要使其更好地發揮作用，正確的安裝必不可少。本文就以計為Ring-21緊湊型音叉液位開關為例，結合安裝圖，就緊湊型音叉液位開關的安裝注意事項介紹如下。
計為Ring-21緊湊型音叉液位開關整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅38mm。其基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。在安裝該儀表前，應再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
一、安裝前確認
在安裝之前，應再次確認儀表型號是否滿足現場過程溫度、過程壓力、介質的化學性能等環境要求，以確保儀表在安裝后能夠正常使用。
二、安裝方式
一般地，Ring-21緊湊型音叉液位開關可以根據需要，采取水平安裝、垂直安裝或傾斜安裝的方式，安裝在任何位置。但當被測介質具有粘稠性時，應將儀表垂直安裝，以減少或避免出現掛料現象。
三、安裝方向
安裝Ring-21緊湊型音叉液位開關時，為避免因介質對叉體的阻力而出現的測量誤差，應使叉體面和液體升降或流動方向保持一致，如圖1所示。
對于過壓或欠壓的容器或管道，安裝時必須保證過程連接處的密封完好性。在安裝之前，應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
五、在戶外潮濕環境下的安裝
當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以為防止潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并朝下引。如圖2所示。
計為Ring-21緊湊型音叉液位開關整體結構小巧輕便，產品總長度160.5mm，最大直徑31.5mm，其中音叉長度僅38mm。其基于檢測叉體浸泡于介質時振動頻率變化的設計原理，產品可測量介質密度低至0.7g/cm3。在安裝該儀表前，應再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。
一、安裝前確認
在安裝之前，應再次確認儀表型號是否滿足現場過程溫度、過程壓力、介質的化學性能等環境要求，以確保儀表在安裝后能夠正常使用。
二、安裝方式
一般地，Ring-21緊湊型音叉液位開關可以根據需要，采取水平安裝、垂直安裝或傾斜安裝的方式，安裝在任何位置。但當被測介質具有粘稠性時，應將儀表垂直安裝，以減少或避免出現掛料現象。
三、安裝方向
安裝Ring-21緊湊型音叉液位開關時，為避免因介質對叉體的阻力而出現的測量誤差，應使叉體面和液體升降或流動方向保持一致，如圖1所示。
圖1介質流動方向
①螺紋連接的標志點 ②介質流動方向
四、壓力或真空環境下的安裝對于過壓或欠壓的容器或管道，安裝時必須保證過程連接處的密封完好性。在安裝之前，應確認好密封材料是否滿足現場過程溫度和過程壓力的要求。
五、在戶外潮濕環境下的安裝

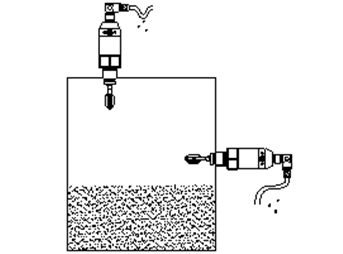

當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，所以為防止潮氣進入儀表，在接入電纜之前，應將電纜線彎曲并朝下引。如圖2所示。
圖2防潮安裝
六、避開入料口安裝

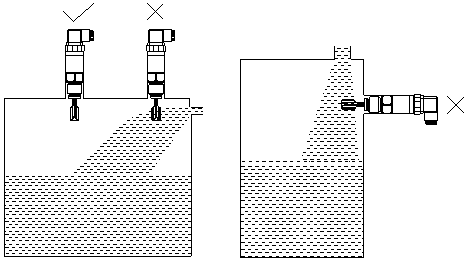

在Ring-21緊湊型音叉液位開關的安裝位置時，一定要避免將儀表安裝在入料口位置，因?yàn)槲锪蠈?duì)探頭的直接沖擊容易造成測量誤差，甚至損壞儀表，如圖3所示。
圖3 避開入料口的安裝示意圖
以上就是“緊湊型音叉液位開關安裝注意事項（附安裝圖）”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年6月1日發布）
