對于一些盛有強腐蝕性液體的容器，應選用內襯防腐型磁翻板液位計。一般地，內襯防腐型磁翻板液位計區別于標準型磁翻板液位計，主要是在測量主浮筒管內襯一層耐腐蝕聚四氟乙烯氟塑料管材，將被測量的腐蝕介質與鋼管隔離，測量過程中始終是內襯層接觸介質，可以達到較好的防腐效果。目前很多廠家在生產內襯防腐型頂裝磁翻板液位計時，僅僅靠對四氟管進行拉伸翻邊獲得過程連接法蘭密封面襯層，然后使用一片薄的四氟墊片在安裝時用法蘭進行壓緊。由于四氟管拉伸翻邊寬度無法做到與頂裝過程連接大法蘭密封面尺寸相匹配，很難做到完全密封，有泄漏的風險。顯然這種生產工藝存在一些缺陷，無法做到過程連接法蘭襯層不泄漏。

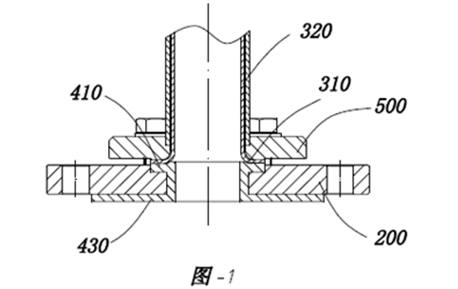

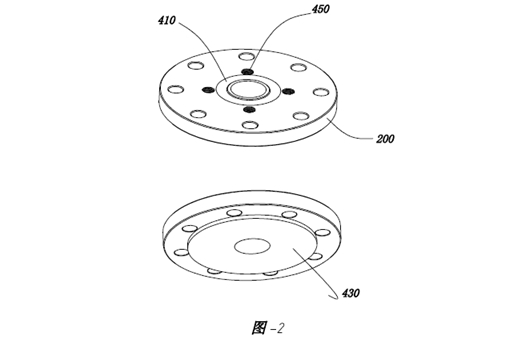

　　該實用新型專利公開了一種內襯防腐型頂裝磁翻板液位計的結構。如圖-1所示，為頂裝磁翻板液位計過程連接法蘭連接部分的截面圖，圖-1中序號200指內襯型頂裝磁翻板液位計的過程連接大規格的法蘭，對該法蘭的密封面襯防腐層是頂裝防腐型磁翻板液位計的關鍵，也是難點。之前對該法蘭的襯層是用四氟管的拉伸翻邊來實現的，由于拉伸翻邊無法做到較大，此工藝無法滿足對法蘭的襯層防腐要求。經過計為自動化工程師們的努力，進行了一些創新設計，并選用新的防腐蝕氟塑料──聚全氟乙丙烯，采用模壓工藝。首先氟塑料需要在高溫下進行長時間燒結，然后進行模壓成形使在法蘭的上下表面形成一層防腐層，這樣燒結模壓成形的防腐層不僅滿足法蘭密封面的要求，而且其襯層附著力更強，其效果如圖-2所示；圖二中410和430為法蘭上下兩面的內襯防腐層，上內襯防腐層410與上方主體部分的浮筒端口法蘭上的聚四氟乙烯翻邊部分相接觸鎖緊進行密封，下內襯防腐層與容器罐的安裝法蘭相匹配連接，從而形成一個完整連續的內襯防腐層，提高了儀表整體的防腐性能。

（深圳計為自動化技術有限公司研發中心2019年4月15日發布）
