通常情況下，工廠在生產過程中，工作人員需要定期對現場設備的運行狀況進行檢查，其中對儲存物料容器的液位檢查是必不可少的內容，尤其對劇毒且易燃易爆化學品儲槽的液位檢查，一直是安全工作的重點。在巡回檢查中，工作人員希望能在遠處或較大的范圍內看到設備上安裝液位儀表——磁翻板液位計所指示的液位數字，第一時間便能了解儲罐內介質的液位狀況，以保證生產的安全。這也對磁翻板液位計提出了更高的技術標準，要求面板顯示的刻度數字清晰、醒目、遠視效果好。但傳統面板在設計上存在諸多不足，遠不能滿足儀表用戶的使用需求。

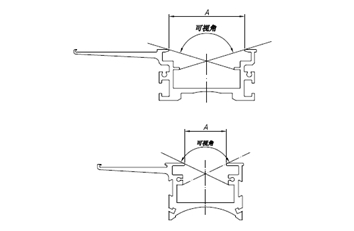

圖1

　　如圖1所示，從兩種面板對比圖可以看出，圖中下面的面板比上面面板的可視角度要大很多。傳統面板A部位的尺寸較窄，A部位下面凹槽的部位是安裝密封條形玻璃的空間的。由于A部位的尺寸較窄很容易遮擋住面板內翻片翻轉的狀況，造成可視范圍較小，為工作人員及時判斷槽罐等容器內的液位情況帶來了不便。

圖2

　　以上就是“一種增大磁翻板液位計顯示面板可視角度的方法”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司研發中心2019年1月12日發布）
