廣東省某廢水處理廠的兩個污水處理站由于液位監測設備老化，工作效率降低，不得不利用人工進行看管，加大巡視周期。但面對工作量加大，工作效果變差等情況，該廠決定盡快采購安裝幾組計為Uson-11超聲波液位計解決當前難題。如今，計為超聲波液位計均已安裝完畢并投入使用。由于Uson-11超聲波液位計帶有數字顯示屏幕，非常便于工人監控污水水位，在解決污水處理站污水監測難題的同時，也將經濟損失降為最低。為有助儀表同行對超聲波液位計及其應用有更為詳細的了解，本文具體介紹下計為超聲波液位計的特點、原理及在該廠污水處理中的應用情況。

　　一、采購前面臨問題

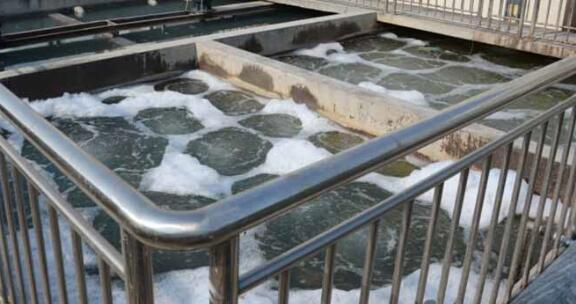

　　污水處理站在該廠污水處理系統的日常管理中具有關鍵作用，因此對污水處理站的水位監控進行系統的記錄與統計分析是一項十分重要的工作。但在該廠的液位測量設備老化后的一段時間內，工人們采用檢尺測量法進行對污水的液位檢查，以此來確液位情況。用這樣的方式同時兼顧兩個污水處理站，不僅為值班工人帶來了巨大的工作量，而且效率較低。由于每位工人的經驗不同，加上水位折射反光、水流湍急不平、污垢堆積出現虛假高度等影響，人工檢尺法難免經常出現嚴重的測量偏差，造成數據不準確，對后續的污水處理影響很大。最終，該廠為了提高污水處理站水位測量的準確性以及工作的效率，決定安裝計為超聲波液位計，來解決面臨的難題。

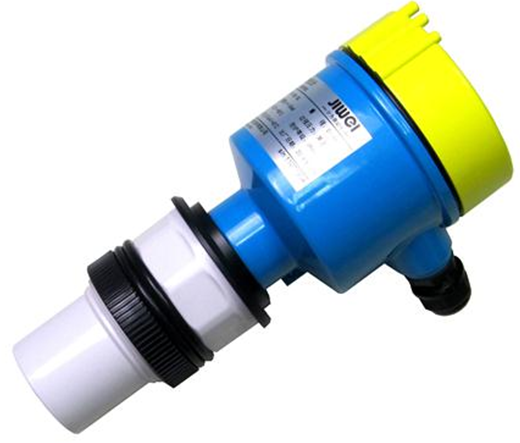

　　二、計為Uson-11超聲波液位計的特點

　　（1）計為Uson-11超聲波液位計的結構為一體式超聲波液位計，其采用非接觸測量法，因此能夠滿足大部分工況的測量要求；

　　（2）超聲波傳感器（換能器）具有強大的發射功率，且換能器采用PVDF防腐蝕材料制作而成，可保證儀表在腐蝕性液體或者腐蝕性環境中仍可靠測量；

　　（3）采用特殊回波處理方式，有效避免虛假回波，同時非接觸式連續測量，帶溫度補償，測量精度高，適應性強；

　　（4）有5米、10米、15米三種量程可選擇，能在不同工業環境中應用，性價比高，維護成本低，結構簡單，安裝方便。

　　三、計為Uson-11超聲波液位計的工作原理

　　超聲波傳感器（換能器）在脈沖信號的激勵下定時發射超聲波脈沖，超聲波脈沖接觸到被測量的介質表面后反射回來，再由換能器接收后轉換成電信號，并送到控制器進行處理。從換能器發出超聲波信號到其反射回來到達換能器的時間間隔可以通過單片機處理得出被測液位的高度，再按照比例轉換4～20mA標準信號輸出，即可根據液位狀況輸出相應的控制信號。

　　四、實際效果

　　從該廠兩個污水處理站的實際應用效果來看，值班工人能夠通過LED顯示屏得到準確的污水水位情況，省去了人工檢尺的頻繁測量工作，節約了大量人力，提高了工作效率。同時，計為Uson-11超聲波液位計可以及時反映出水位情況，有利于調度室根據水位進行實時的合理管控，有效解決了因測量數據不準確而帶來的數據偏差問題，保證作業的順暢進行。

　　以上是“計為超聲波液位計在污水處理站的應用”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司研發中心2018年09月18日發布）
