ERS是一種新型的差壓液位測量系統。ERS系統由兩臺普通的壓力變送器通過電纜連接（CAN通訊）形成一個差壓測量系統，差壓的計算由現場變送器完成，主表直接輸出差壓信號，只需要一個4mA～20mA回路連接到主表，副表由主表供電。ERS系統采用專利的同步技術，直接對主表進行差壓零點調整，保證差壓信號的可靠同步。此外，ERS技術是對傳統雙法蘭測液位的補充，有自身的特點和優勢，比如，在使用雙法蘭膜片變送器測液位時，如果取壓間距過大，毛細管長度太長會帶來一系列的問題。常見的問題有：毛細管過長時溫度變化對測量精度影響較大，響應速度也會變慢，高溫油在環境溫度過低時需要伴熱等。然而，ERS技術恰好可以彌補雙法蘭測液位在這些情況下的不足。既然ERS系統有如此明顯的優勢，那么是否可以用于所有工況之中呢？答案是否定的。一般，ERS系統適用于以下四種工況：

　　1．較高的儲罐、高塔，如蒸餾塔、發酵罐等高度較高的設備。因上下取壓間距比較大，如采用ERS系統可以有效消除長毛細管的測量誤差，縮短響應時間，提高整體測量性能。

　　2．差壓大而靜壓小的工況。ERS通過測量壓力計算得到差壓，要保證差壓信號的精度，靜壓SP與差壓DP的比值不能超過變送器的最小精度要求，即(SP+DP):DP＜100:1，若在30:1以內效果更好一些。

　　3．較大的環境溫差或需伴熱的場合。因為ERS不需要導壓管或毛細管，所以可以從根本上消除環境溫度對測量的影響。

　　4．安裝比較復雜的工況。ERS只需單獨固定兩臺變送器，然后連接通訊電纜即可。

　　了解完ERS系統的概念以及其適用工況后，我們對于ERS系統也有了一定程度的認識。接下來，我們來談?wù)勥m用于ERS系統的液位計有哪些？

　　一、雷達液位計

計為Rada-21高頻脈沖雷達液位計

　　雷達液位計是一種基于電磁波技術的非接觸式液位測量儀表，其主要由電磁波信號進行發射、反射和接收三個步驟后，經信號處理器檢測發射波及回波的時差或者頻率差，進而計算出物料的高度。雷達液位計由信號處理器、天線、顯示單元等幾部分組成。由于其精度高，且測量量程大，因此十分適用于ERS系統中。此外，雷達液位計的特點和優勢也充分證明了其十分適用于ERS系統：

　?。?）采用非接觸式測量法，受被測介質物理化學性質影響較小，應用場合廣泛；

　?。?）其發射的電磁波不需要傳輸介質，可以在真空中傳輸，適合真空工況應用；

　　（3）采用一體化設計、無機械可動部件、可靠性好、使用壽命長，維護簡單；

　?。?）盲區范圍小、測量范圍大、可靠性和測量精度高。

　　二、超聲波液位計

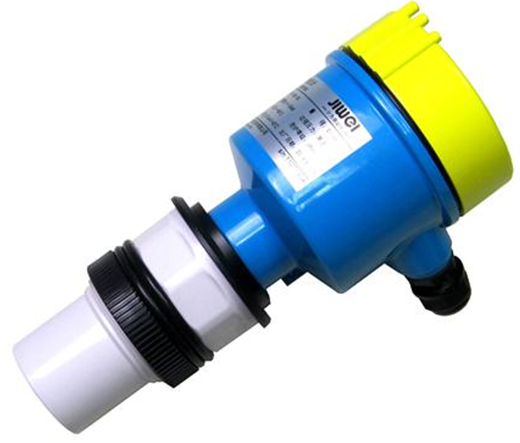

計為Uson-11超聲波液位計

　　超聲波液位計和雷達液位計均采用非接觸式測量法對介質進行液位測量，其工作原理也與雷達液位計有不少相似之處，因此也是ERS系統中的理想測量儀表之一。超聲波傳感器向介質表面發射超聲波脈沖信號，介質反射回波，該回波信號再被傳感器接收，智能轉換器測算傳感器發射與接收脈沖信號的時間差，由時間差和聲速計算出傳感器至介質表面的距離，再根據傳感器的安裝高度計算出實際的液位高度。

　　計為自主研發的超聲波液位計具有以下特點和優勢：

　?。?）適用于具有腐蝕性、高黏性、易燃性、毒性液體以及漿料、污水等的連續、非接觸式物位測量，且不受介質密度、介電常數、導電性能等的影響。

　?。?）內置溫度傳感器，用于補償由于傳播介質溫度變化而引起的聲速變化。

　?。?）可用于開放性容器、水池等的液位測量。

　　（4）性價比高、壽命長、測量精度高、性能穩定、可靠性強。

　　以上是“淺談ERS系統及適用的液位計”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司研發中心2018年8月21日發布）
