防腐型磁翻板液位計的內襯工藝
2017-09-18
磁翻板液位計廣泛應用于各種塔、罐、槽等設備內介質液位檢測。一般地，磁翻板液位計的安裝方式有多種，側裝式是常見的一種方式。側裝式磁翻板液位計包括主管體浮筒和連接小管，該浮筒通過法蘭和連接小管與被測容器連通。
當被測液體為腐蝕性液體時，通常需要采用內襯設計，以防止被測液體腐蝕浮筒以及連接小管，從而造成生產安全事故。但現有磁翻板液位計內襯工藝結構中，連接小管的內襯（第二內襯）都是單獨伸出連接小管外，并與浮筒中內襯（第一內襯）緊密接觸形成密封，通常是第一內襯包裹第二內襯形成密封。但，當第一內襯在壓緊第二內襯時，其施加給第二內襯一個沿連接小管徑向向內的作用力，這個作用力使得第二內襯沿徑向變形，從而使第二內襯中部的通孔變小，引起液體中的一些雜質堵塞，從而導致磁翻板液位計不能正常工作，給生產帶來麻煩。

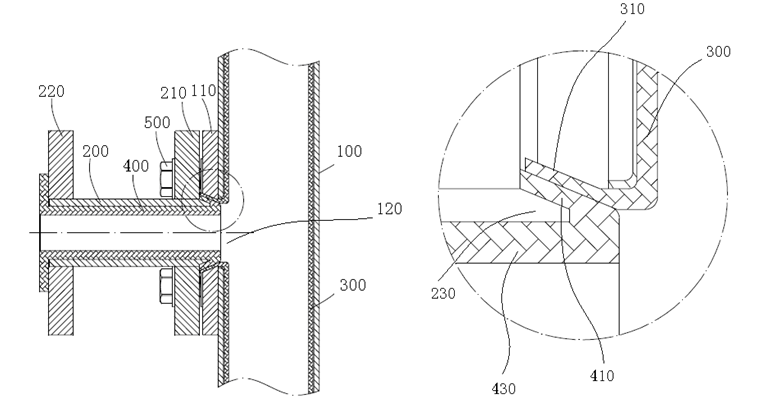

深圳計為自動化技術有限公司研發工程師在多次試驗的基礎上，對現有的內襯工藝結構做出了改進，連接小管的一端具有基本呈筒狀的支撐部，第一內襯部分從浮筒的連接口伸出并形成基本呈筒狀的第一密封部，第二內襯包括容置于連接小管內的內襯部及與內襯部相連且基本呈筒狀的第二密封部。第二密封部從連接小管的一端伸出并反向延伸與內襯部之間形成間隙，第一密封部的內壁貼合第二密封部外壁并形成密封連接，而連接小管的支撐部伸入間隙中，對第二密封部至少在徑向上形成支撐，因此第二密封部乃至整個第二內襯都不會在第一密封部的擠壓下向徑向變形，避免其變形引起通孔變小，進而造成雜質堵塞。
實踐證明，該內襯工藝解決了磁翻板液位計一直存在的內襯問題，提高了磁翻板液位計的可靠性，贏得了用戶一致贊譽。計為自動化現已成功為該設計申請了發明專利。
以上就是有關“防腐型磁翻板液位計的內襯工藝”的相關介紹，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
當被測液體為腐蝕性液體時，通常需要采用內襯設計，以防止被測液體腐蝕浮筒以及連接小管，從而造成生產安全事故。但現有磁翻板液位計內襯工藝結構中，連接小管的內襯（第二內襯）都是單獨伸出連接小管外，并與浮筒中內襯（第一內襯）緊密接觸形成密封，通常是第一內襯包裹第二內襯形成密封。但，當第一內襯在壓緊第二內襯時，其施加給第二內襯一個沿連接小管徑向向內的作用力，這個作用力使得第二內襯沿徑向變形，從而使第二內襯中部的通孔變小，引起液體中的一些雜質堵塞，從而導致磁翻板液位計不能正常工作，給生產帶來麻煩。
深圳計為自動化技術有限公司研發工程師在多次試驗的基礎上，對現有的內襯工藝結構做出了改進，連接小管的一端具有基本呈筒狀的支撐部，第一內襯部分從浮筒的連接口伸出并形成基本呈筒狀的第一密封部，第二內襯包括容置于連接小管內的內襯部及與內襯部相連且基本呈筒狀的第二密封部。第二密封部從連接小管的一端伸出并反向延伸與內襯部之間形成間隙，第一密封部的內壁貼合第二密封部外壁并形成密封連接，而連接小管的支撐部伸入間隙中，對第二密封部至少在徑向上形成支撐，因此第二密封部乃至整個第二內襯都不會在第一密封部的擠壓下向徑向變形，避免其變形引起通孔變小，進而造成雜質堵塞。
以上就是有關“防腐型磁翻板液位計的內襯工藝”的相關介紹，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司研發中心2017年9月18日發布）
