超高溫振棒料位開關結構設計有哪些特點
2020-08-18
對于高溫型的振動式物位開關，由于振動探頭直接處于高溫物料環境中，這使得振動探頭和驅動探頭的壓電組件（包括壓電陶瓷片、絕緣陶瓷片、電極片、電極導線和支架等）的耐高溫性能面臨高溫的考驗。而市場上適用于振動棒料位開關的高溫壓電陶瓷片的最高可承受的過程溫度只有250℃，因此，高溫壓電陶瓷片的耐溫極限也就成為了振動棒料位開關向更高過程溫度領域突破和應用的關鍵瓶頸。如果不能突破這一高溫瓶頸，應用范圍和應用場合無疑會受到限制，在溫度高于250℃的場合就無法使用。
深圳計為自動化技術有限公司研發人員的不懈努力下，通過在產品結構上的設計創新，采用了簡單有效的液體和氣體的傳統散熱方式，通過調節散熱冷卻媒體的流量，將壓電陶瓷片的溫度控制在250℃以下，成功開發出了可工作于高達450℃過程溫度的“超高溫振棒料位開關”產品（參見示意圖）。滿足了市場對更高過程溫度料位控制裝置的需求，填補振動式料位控制裝置超高溫領域的空白，并獲得了國家實用新型的專利授權。目前該產品已量產上市。那么，超高溫振棒料位開關結構設計有那些特點呢？
在原過程溫度250℃的高溫振棒料位開關產品的外管壁上，外加一個保護管、密封管座（在保護管與振動體之間）以及法蘭，由此構成一個密閉的空腔，在法蘭上設有冷卻介質進入口（如進氣口）和排出口（如排氣口），冷卻介質進入口內連一個銅質細軟管直抵探頭振動介膜的密封管座，由此將常溫或低溫的介質（氣體或水）直接吹灑在承載壓電陶瓷組件的振動介膜外圍的密封管座上，使得壓電陶瓷片周圍的熱量向冷卻介質快速擴散，吸熱后的冷卻介質經過密閉腔體經由排出口處排出，從而保證了在高達450℃的過程溫度環境中，壓電陶瓷的溫度仍然保持在250℃以下，使得產品能夠在超高溫的過程溫度中穩定、可靠地工作。冷卻介質加熱后會快速膨脹，排出口孔徑要大于進氣孔的直徑。冷卻介質的進、排口接頭采用的是通用標準件，安裝非常方便，冷卻介質傳輸管推薦使用市場上常見的6×4規格的PU軟管。
計為自動化自創立以來，始終專注于振動式料位控制裝置等物位測量儀表的研發和制造，產品質量和可靠性國內領先。這款“超高溫振棒料位開關”產品，性能穩定、安全可靠，填補了業界超高溫振動式料位開關的空白，達到世界領先水平。自投放市場以來，該產品受到了廣大用戶的一致好評。
以上就是“超高溫振棒料位開關結構設計有哪些特點”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
深圳計為自動化技術有限公司研發人員的不懈努力下，通過在產品結構上的設計創新，采用了簡單有效的液體和氣體的傳統散熱方式，通過調節散熱冷卻媒體的流量，將壓電陶瓷片的溫度控制在250℃以下，成功開發出了可工作于高達450℃過程溫度的“超高溫振棒料位開關”產品（參見示意圖）。滿足了市場對更高過程溫度料位控制裝置的需求，填補振動式料位控制裝置超高溫領域的空白，并獲得了國家實用新型的專利授權。目前該產品已量產上市。那么，超高溫振棒料位開關結構設計有那些特點呢？

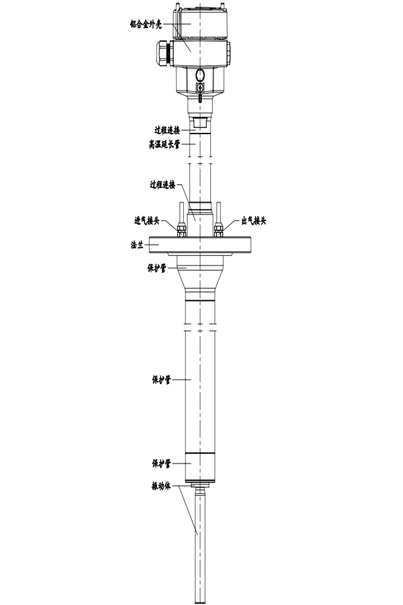

超高溫度振棒料位開關示意圖
超高溫振棒料位開關的設計巧妙、結構緊湊、安全可靠、方便安裝，散熱方式兼顧液體和氣體兩種冷卻介質。普通的氣泵（≧0.8Mpa）和民用供水方式即可滿足散熱要求，方便用戶根據現場冷卻介質資源進行選擇。在原過程溫度250℃的高溫振棒料位開關產品的外管壁上，外加一個保護管、密封管座（在保護管與振動體之間）以及法蘭，由此構成一個密閉的空腔，在法蘭上設有冷卻介質進入口（如進氣口）和排出口（如排氣口），冷卻介質進入口內連一個銅質細軟管直抵探頭振動介膜的密封管座，由此將常溫或低溫的介質（氣體或水）直接吹灑在承載壓電陶瓷組件的振動介膜外圍的密封管座上，使得壓電陶瓷片周圍的熱量向冷卻介質快速擴散，吸熱后的冷卻介質經過密閉腔體經由排出口處排出，從而保證了在高達450℃的過程溫度環境中，壓電陶瓷的溫度仍然保持在250℃以下，使得產品能夠在超高溫的過程溫度中穩定、可靠地工作。冷卻介質加熱后會快速膨脹，排出口孔徑要大于進氣孔的直徑。冷卻介質的進、排口接頭采用的是通用標準件，安裝非常方便，冷卻介質傳輸管推薦使用市場上常見的6×4規格的PU軟管。
計為自動化自創立以來，始終專注于振動式料位控制裝置等物位測量儀表的研發和制造，產品質量和可靠性國內領先。這款“超高溫振棒料位開關”產品，性能穩定、安全可靠，填補了業界超高溫振動式料位開關的空白，達到世界領先水平。自投放市場以來，該產品受到了廣大用戶的一致好評。
以上就是“超高溫振棒料位開關結構設計有哪些特點”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年8月18日發布）
