料位開關在水泥廠的作用及選型
2019-05-27

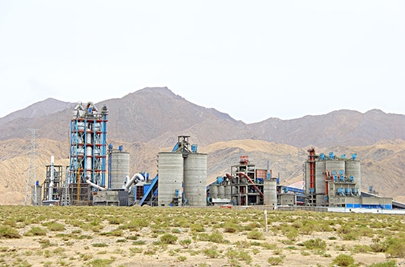

在水泥生產過程中所使用的原料、半成品、成品一般為粒塊狀或粉狀固體物料，而料位測量覆蓋了水泥廠中的各個場合，例如生料、煤粉、水泥、混合材庫，以及篦冷機下料、立窯的卸料等工藝環節。料位開關在水泥廠應用較為廣泛，但由于設計選型不準確，使其不能在水泥廠中得到很好的應用。特別是自動化程度不高的水泥企業，業主會產生料位開關無用的錯誤觀念，為節約投資成本甚至取消料位開關，最后在生產中依靠崗位巡檢工最原始的人工測量方法，頻繁巡檢防止?jié)M倉，消耗了大量的人力。那么，料位開關在水泥廠都有哪些作用？如何正確選型才能使其更好地得到應用呢？
二、料位開關的選型
按生產工藝要求，料位測量裝置有許多種類，一是料位開關，一般有上、下限兩個檢測點，一旦料面達到預先設定的料位，即發出控制信號，使進料或卸料設備進行相應的動作；二是連續料位測量，有定時測定和需要時進行測定幾種工作方式，用于較精確掌握料面高度的場合。料位開關主要有音叉式、射頻導納式、阻旋式、電容式等幾種類型，下面分別介紹如下：
1．音叉料位開關
音叉料位開關廣泛用于工業現場，其抗掛料性能高，靈敏度強，且不怕物料沖擊。音叉料位開關由壓電晶體（振子）、電子電路和探測音叉構成。音叉由塊極板組成，端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓，二者分別接于放大器的輸入和輸出端，形成振蕩電路。當叉體被固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號，進行料位的有關動作。若大顆粒物料堆積在兩極板間，會影響測量精度，因此該料位開關較適合粉料和小顆粒料的測量，故音叉料位開關十分適合用于水泥廠的固體物料生產環節中。
3．阻旋料位開關
阻旋料位開關常用于固態物料（包括粉狀、粒狀等），它由同步電機，斷電器，葉片和過載檢測機構等部分組成。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。接著，此位移首先會使一個微動開關動作，發出有料信號，并接通電動機電源使其旋轉；隨后，另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。阻旋料位開關具有結構簡單、運行可靠、安裝使用方便的特點。阻旋料位開關結構簡單、價格低廉、運行可靠、維護方便，一般用于水泥廠中收塵器灰斗、斗提底部等地方的應用，也常用于粉狀物料料倉的高料位檢測。
4．電容式料位開關
電容式料位開關原理是插入料倉中的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化時，通過轉換電路得到相應的控制信號。因為電容量是連續變化的，因此該料位開關可以用作連續式料位測量，也可用作料位開關，作為報警或進料、卸料設備的輸入信號。該料位開關有造價低、無機械磨損、安裝和維修方便等特點。電容式料位開關在水泥廠的原料庫、生料庫、熟料庫、水泥庫等地方用做高料位監控，可以有效預防料位開關但由于出現故障時的滿倉情況發生。粘性物料容易粘連到探頭而引起誤動作，因此對于該種粘性物料而言則不適用電容式料位開關。
以上就是“料位開關在水泥廠的作用及選型”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、料位開關的作用

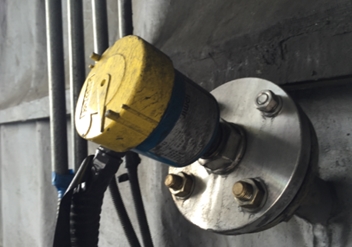

在現代水泥廠的物料存儲中，料位計用于測量儲庫（料倉）物料的實際高度，而料位開關用于檢測儲庫（料倉）的高料位。在這方面，料位開關是必不可少的現場儀表，它能夠有效防止料位計在波動不準和故障時，物料出現滿倉的情況。但在現代的水泥制造工藝對自動化控制要求越來越高的當下，只有合理選型并應用料位開關才能保證物料存儲的安全可靠，確保連續穩定生產。二、料位開關的選型
按生產工藝要求，料位測量裝置有許多種類，一是料位開關，一般有上、下限兩個檢測點，一旦料面達到預先設定的料位，即發出控制信號，使進料或卸料設備進行相應的動作；二是連續料位測量，有定時測定和需要時進行測定幾種工作方式，用于較精確掌握料面高度的場合。料位開關主要有音叉式、射頻導納式、阻旋式、電容式等幾種類型，下面分別介紹如下：
1．音叉料位開關
音叉料位開關廣泛用于工業現場，其抗掛料性能高，靈敏度強，且不怕物料沖擊。音叉料位開關由壓電晶體（振子）、電子電路和探測音叉構成。音叉由塊極板組成，端部壓緊兩組壓電晶體，一組是驅動元件，驅動音叉產生振動，另一組是檢測元件，將叉體振動變換成電壓，二者分別接于放大器的輸入和輸出端，形成振蕩電路。當叉體被固體物料所阻尼時，振蕩器停振，繼電器輸出開關信號，進行料位的有關動作。若大顆粒物料堆積在兩極板間，會影響測量精度，因此該料位開關較適合粉料和小顆粒料的測量，故音叉料位開關十分適合用于水泥廠的固體物料生產環節中。
2．射頻導納料位開關
射頻導納料位開關是利用高頻技術，由電子線路產生一個小功率射頻信號于探頭上。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。射頻導納料位開關是在電容測量的基礎上發展起來的，具有防掛料性能更好，工作更加可靠，測量更加準確等優勢。通常，射頻導納料位開關可用于水泥廠中各種存儲庫、篦冷機灰斗、斗提底部等設備中。3．阻旋料位開關
阻旋料位開關常用于固態物料（包括粉狀、粒狀等），它由同步電機，斷電器，葉片和過載檢測機構等部分組成。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。接著，此位移首先會使一個微動開關動作，發出有料信號，并接通電動機電源使其旋轉；隨后，另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。阻旋料位開關具有結構簡單、運行可靠、安裝使用方便的特點。阻旋料位開關結構簡單、價格低廉、運行可靠、維護方便，一般用于水泥廠中收塵器灰斗、斗提底部等地方的應用，也常用于粉狀物料料倉的高料位檢測。
4．電容式料位開關
電容式料位開關原理是插入料倉中的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化時，通過轉換電路得到相應的控制信號。因為電容量是連續變化的，因此該料位開關可以用作連續式料位測量，也可用作料位開關，作為報警或進料、卸料設備的輸入信號。該料位開關有造價低、無機械磨損、安裝和維修方便等特點。電容式料位開關在水泥廠的原料庫、生料庫、熟料庫、水泥庫等地方用做高料位監控，可以有效預防料位開關但由于出現故障時的滿倉情況發生。粘性物料容易粘連到探頭而引起誤動作，因此對于該種粘性物料而言則不適用電容式料位開關。
以上就是“料位開關在水泥廠的作用及選型”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年5月27日發布）
