射頻導納料位開關的型號及尺寸圖
2019-04-08
深圳計為自動化技術有限公司現提供通用型、防護型、纜繩型、超高溫型四個系列的射頻導納料位開關供用戶選擇。
一、通用型射頻導納料位開關
Cape-11A通用型射頻導納料位開關的應用范圍廣泛，主要適用于測量粉塵、煤灰等固體顆粒的料位，其探棒不易受物料粘附的影響，具有較強的通用性。計為Cape-11A通用型射頻導納料位開關的具體尺寸圖如下圖所示：

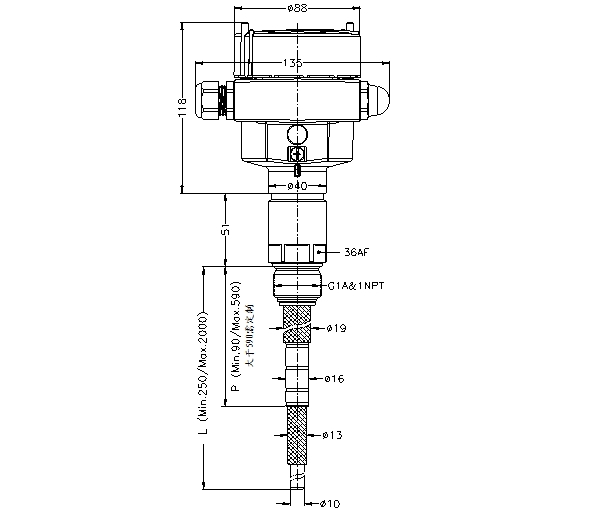

Cape-11A通用型射頻導納料位開關尺寸圖
Cape-11A通用型射頻導納料位開關的上蓋尺寸為φ88；表頭最寬的距離尺寸為135mm，高度為135mm；保護極直徑為φ19，最小尺寸為90mm，可延長至590mm，長于590mm則需根據現場工況定制；探頭可選擇φ8mm或者φ10mm的直徑，其長度最小為250mm。對于射頻導納料位開關的探頭長度選擇，需注意的是，由于射頻導納料位開關是點位接觸性測量，因此在安裝位置確定的情況下，需要根據罐體的情況選擇合適的插入深度及保護極長度。而插入深度一般以探頭能完全接觸到物料為宜，所以建議對于保護極長度必須深入料倉內部50mm以上。
二、防護型射頻導納料位開關Cape-11P防護型射頻導納料位開關可以在很大程度上避免物料的沖擊，原因是其探頭外部外置了一個不銹鋼防護管，因此能減緩物料因重力作用對探頭產生的撞擊，保護探頭不被損壞。Cape-11P防護型射頻導納料位開關廣泛應用于粉煤灰、固體顆粒、粘附性物料的測量，尤其適用于電廠除塵器灰位控制，灰?guī)炝衔坏任锪峡刂疲涑叽鐖D如下圖所示：

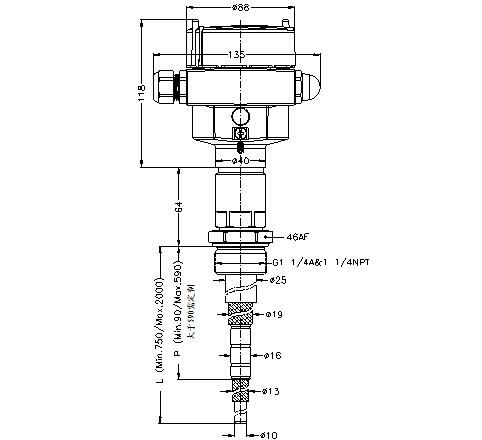

Cape-11P防護型射頻導納料位開關尺寸圖
Cape-11P防護型射頻導納料位開關與Cape-11A通用型射頻導納料位開關的外觀尺寸幾乎別無二致，但由于Cape-11P防護型射頻導納料位開關有外置的不銹鋼套管，因此其探頭的最短長度受到限制，需要在750～2000mm范圍之間進行選擇，而Cape-11A通用型射頻導納料位開關的探頭最短可以做至250mm。
三、纜繩型射頻導納料位開關Cape-11R纜繩型射頻導納料位開關專門用于頂裝且探頭長度大于2米時的測量，繩式組件一端連接探頭。該型號產品適用于大型罐體和料倉，采用垂直安裝的方式，能有效避免物料的沖擊。其探頭尺寸可在600～6000mm間選擇；保護極長度尺寸范圍為90～800mm，可根據探頭長度與用戶要求定制；纜繩直徑為φ6mm。纜繩型射頻導納料位開關建議采用垂直安裝，且當其垂直安裝時，探頭離罐壁的距離至少1.5m。

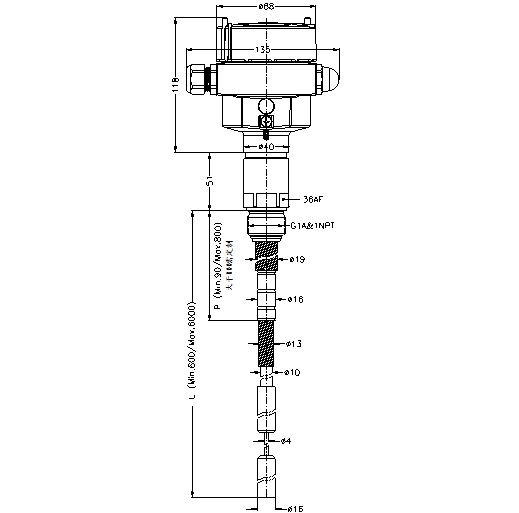

Cape-11R纜繩型射頻導納料位開關尺寸圖
四、Cape-11H超高溫型射頻導納料位開關
因?yàn)樯漕l導納料位開關探頭直接接觸被測物料，受探頭材料限制，當溫度大于260℃時，需選用超高溫型射頻導納物位開關。計為自動化設計的Cape-11H超高溫型射頻導納料位開關，耐溫高達450℃，能滿足大部分工業環境的需求，其探頭采用耐高溫陶瓷材料，廣泛應用于冶金、環保、化工等行業。Cape-11H超高溫型射頻導納料位開關的探頭長度范圍為400～1800mm；保護極長度為90～590mm，可以根據探頭長度與用戶要求定制；其探頭結構復雜，最大直徑不超過φ12mm，在射頻導納料位開關的四個型號中探頭直徑最長。

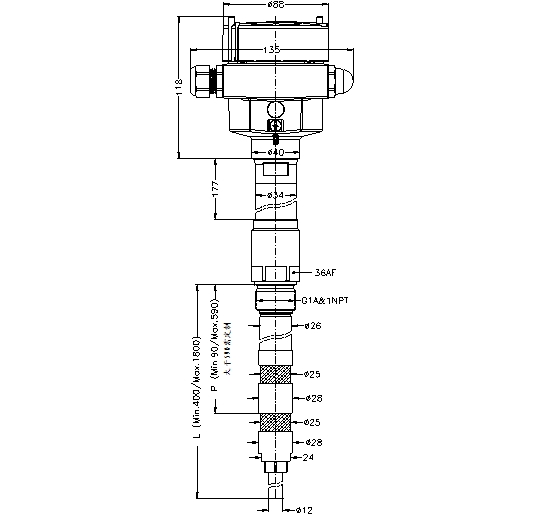

Cape-11H超高溫型射頻導納料位開關尺寸圖
計為Cape-11系列射頻導納料位開關的防護等級高達IP66，產品均通過第三方認證檢測。在對用戶回訪時用戶反饋，計為自動化生產的射頻導納料位開關可靠性高，質量足可與進口產品相媲美。
以上是“射頻導納料位開關的型號及尺寸圖”的相關內容，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年4月8日發布）
