防腐磁翻板液位計的工作原理（附圖）
2019-03-31
磁翻板液位計按照不同的標準，有著不同的分類，常見的有標準型、防腐型（又稱內襯型磁翻板液位計）、經濟型和塑料型等，是對罐、槽、箱等容器中液體的液位進行測量并就地顯示的一種現場儀表。為使儀表用戶對于防腐磁翻板液位計有更為深入的了解，本文就結合原理圖，對防腐磁翻板液位計的工作原理介紹如下，看看防腐磁翻板液位計究竟是如何工作的，與常規磁翻板液位計有何異同。
一、防腐磁翻板液位計的工作原理
防腐磁翻板液位計的工作原理與常規的磁翻板液位計的工作原理完全一樣，也是基于連通器和磁性耦合原理實現液位的實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。
二、防腐磁翻板液位計與常規磁翻板液位計的區別
與常規磁翻板液位計不同的是，為了更好地應用于腐蝕性介質的測量，達到防腐的效果，計為防腐磁翻板液位計（又稱為內襯型磁翻板液位計）的磁浮子采用外襯工藝設計，浮筒和過程連接采用獨特的內襯工藝設計，使浮筒和過程連接的內襯處理達到最佳匹配狀態，這能夠有效避免過程連接的法蘭接口處因銜接擠壓而造成的內襯破裂，防止因介質泄露所引發的意外腐蝕損壞。該產品主要應用于具有較強腐蝕性液體的測量，在化工、煉油、儲運和水處理等行業有著廣泛的應用。
其工作原理圖如下圖所示。
一、防腐磁翻板液位計的工作原理
防腐磁翻板液位計的工作原理與常規的磁翻板液位計的工作原理完全一樣，也是基于連通器和磁性耦合原理實現液位的實時測量的。當被測容器中的液位升降時，浮筒內的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁性耦合驅動浮筒外部的磁性翻片翻轉180°，翻片兩面分別涂有不同顏色（通常為紅色和白色），以指示液位的位置。一般地，當容器內液位上升時，翻片由白色轉變為紅色，當容器內液位下降時，翻片由紅色轉變為白色，指示器的紅白交界處為容器內液位的實際高度，從而實現液位的準確測量。
二、防腐磁翻板液位計與常規磁翻板液位計的區別
與常規磁翻板液位計不同的是，為了更好地應用于腐蝕性介質的測量，達到防腐的效果，計為防腐磁翻板液位計（又稱為內襯型磁翻板液位計）的磁浮子采用外襯工藝設計，浮筒和過程連接采用獨特的內襯工藝設計，使浮筒和過程連接的內襯處理達到最佳匹配狀態，這能夠有效避免過程連接的法蘭接口處因銜接擠壓而造成的內襯破裂，防止因介質泄露所引發的意外腐蝕損壞。該產品主要應用于具有較強腐蝕性液體的測量，在化工、煉油、儲運和水處理等行業有著廣泛的應用。
其工作原理圖如下圖所示。

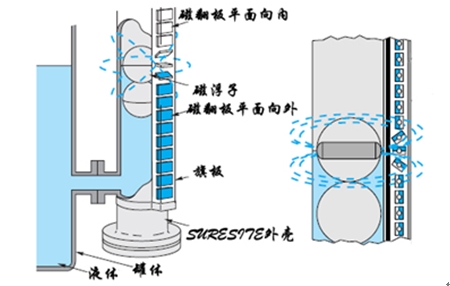

防腐磁翻板液位計工作原理圖
以上就是有關“防腐磁翻板液位計的工作原理（附圖）”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年3月31日發布）
