射頻導納料位開關的組成結構（附圖）
2019-01-17
射頻導納是從電容式發展起來的一種防掛料、更可靠、更準確、適用性更廣的新型物位控制技術。射頻導納料位開關，又稱射頻導納開關，是一種采用射頻導納技術的料位開關，由于該技術是電容式物位技術的升級，所以射頻導納料位開關相比電容式物位測量儀表更為精準和高效，被廣泛應用在冶金、造紙、建材等行業。
儀表用戶要更好地使用射頻導納料位開關，了解認識其組成結構就顯得頗為必要，為此，本文結合計為射頻導納料位開關的結構圖，就射頻導納料位開關的組成結構進行簡要介紹。
一般地，射頻導納料位開關的結構通常由外殼蓋、帶電子模塊的外殼、過程連接和探頭等部件組成。射頻導納料位開關的組成結構如下圖所示。
由于射頻導納料位開關的外殼蓋及外殼是由壓鑄鋁合金鑄成，所以外殼的厚度能夠滿足防爆要求的強度要求。
計為射頻導納料位開關的外殼上配置有雙色LED指示器，且表頭相對過程連接可旋轉，通過旋轉表頭實現LED最佳朝向，方便遠程觀察，整機防護等級可達IP66/IP67。
另外，在射頻導納料位開關外殼的里面，裝有采用模塊化設計的電子模塊，這使得安裝和維護非常方便，使整機的可靠性得以提升。
2．過程連接
計為Cape-11系列射頻導納料位開關的過程連接種類多樣，有螺紋和法蘭等各種型號的過程連接供用戶選用，如果應用場合較為特殊，還可以根據用戶的需求進行定制。
3．探頭
探頭是射頻導納料位開關的重要部件，一般由測量極、保護極和絕緣層三大部分組成。其中測量極和保護極的材料為304或316L，絕緣層的材料為PTFE，探頭的直徑有8mm和10mm兩種，整個探頭的長度范圍為250～2000mm，保護極的長度常用的有四種：90mm、240mm、300mm、590mm，如用戶有特殊要求，還可按需定制。
儀表用戶要更好地使用射頻導納料位開關，了解認識其組成結構就顯得頗為必要，為此，本文結合計為射頻導納料位開關的結構圖，就射頻導納料位開關的組成結構進行簡要介紹。
一般地，射頻導納料位開關的結構通常由外殼蓋、帶電子模塊的外殼、過程連接和探頭等部件組成。射頻導納料位開關的組成結構如下圖所示。

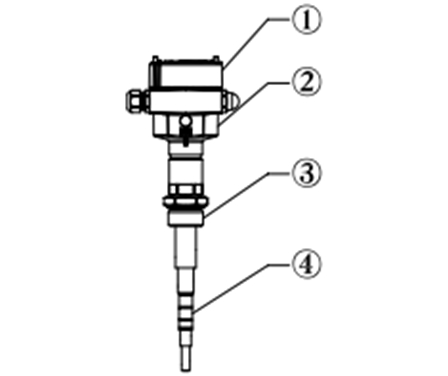

射頻導納料位開關整體結構圖
①外殼蓋②帶電子模塊的外殼③過程連接④探頭
其中：
1．外殼蓋及外殼由于射頻導納料位開關的外殼蓋及外殼是由壓鑄鋁合金鑄成，所以外殼的厚度能夠滿足防爆要求的強度要求。
計為射頻導納料位開關的外殼上配置有雙色LED指示器，且表頭相對過程連接可旋轉，通過旋轉表頭實現LED最佳朝向，方便遠程觀察，整機防護等級可達IP66/IP67。
另外，在射頻導納料位開關外殼的里面，裝有采用模塊化設計的電子模塊，這使得安裝和維護非常方便，使整機的可靠性得以提升。
2．過程連接
計為Cape-11系列射頻導納料位開關的過程連接種類多樣，有螺紋和法蘭等各種型號的過程連接供用戶選用，如果應用場合較為特殊，還可以根據用戶的需求進行定制。
3．探頭
探頭是射頻導納料位開關的重要部件，一般由測量極、保護極和絕緣層三大部分組成。其中測量極和保護極的材料為304或316L，絕緣層的材料為PTFE，探頭的直徑有8mm和10mm兩種，整個探頭的長度范圍為250～2000mm，保護極的長度常用的有四種：90mm、240mm、300mm、590mm，如用戶有特殊要求，還可按需定制。
以上就是“射頻導納料位開關的組成結構”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年1月17日發布）
