低頻脈沖雷達物位計安裝注意事項（附圖）

2018-11-27

　　對于雷達物位計而言，頻率越高則波長越短，也意味著發射的信號越強，測量結果越加精確。那么，是否就意味著低頻脈沖雷達物位計不如高頻脈沖雷達物位計呢？其實不然。低頻脈沖雷達物位計具有獨特的優勢，比如，由于其頻率較低，波長較長，因此測量泡沫介質時具有更好的穿透力，且相對高頻脈沖雷達物位計，低頻脈沖雷達物位計對攪拌干擾并不敏感，故測量液氣態介質時，通常低頻脈沖雷達物位計的測量效果更佳。
　　但是，再好的儀表產品，也需要正確地安裝方能發揮最大的效用。今天我們就結合計為Rada-11低頻脈沖雷達物位計的安裝圖來看看低頻脈沖雷達物位計在安裝時都有哪些注意事項。計為Rada-11低頻脈沖雷達物位計的頻率為6GHz，它使用先進的脈沖微波測量技術對介質進行非接觸式測量。Rada-11低頻脈沖雷達物位計由電子元件、天線和過程連接等組成，支持HART通訊協議，并帶有西門子專利的“現場智能”軟件進行專業的信號處理。

　　為使計為Rada-11低頻脈沖雷達物位計更好地工作，在安裝前，請務必詳細閱讀以下幾點安裝注意事項：

　　?儀表必須正確運輸、保存、安裝、啟動、操作、維護，才能保證其正常安全使用；

　　?按照Directive97/23/EC，本產品作為帶壓儀表使用，但不應作安全設備使用；
　　?用戶根據使用條件、法蘭要求，自己選擇螺栓及墊片；
　　?當容器帶壓時，不要松動螺栓或拆卸儀表；
　　?安裝位置應便于觀察液晶屏顯示和通過手操器組態；
　　?安裝位置選擇在符合外殼防護等級和結構材料的環境；
　　?安裝不當可能會引起工藝壓力損失；

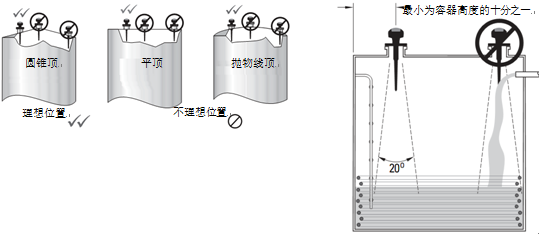

　　?當安裝計為低頻脈沖雷達物位計時，請注意避免接近高壓、強電流導線或開關以及變頻電動調速器；避免來自障礙物或進料對波束的干擾；且不要安裝在拱頂容器的中央位置。（如下圖所示）

低頻脈沖雷達物位計安裝注意事項（附圖）

　　?安裝天線時，請遠離罐壁，以免罐壁的虛假回波造成干擾；
　　?安裝時應避開來自梯子、管線等物體的干擾，否則會引起虛假回波；
　　?避開來自進料物流的干擾；
　　?在人孔蓋上，如要得到較好的信號狀態，則需將天線安裝在偏離孔蓋中心的位置，一般距人孔側壁至少100mm；
　　?當接管高度小于或等于100mm時，請使用100mm長度的金屬屏蔽段；

　　?當接管高度小于或等于200mm時，請使用200mm長度的金屬屏蔽段。

低頻脈沖雷達物位計安裝注意事項（附圖）
