振棒料位開關接線注意事項
2018-10-20
振棒料位開關在石化、冶金、輕工、建材、環保等行業有著廣泛應用，主要用于對對料位的上下限報警和控制。本文以國產首款基于雙管設計的棒狀振動料位開關——計為振棒料位開關為例，談談振棒料位開關在接線時應注意的幾點事項。
1．從安全角度考慮，只有在斷電的情況下才能進行接線。
4．接線步驟。
為保證振棒料位開關正常工作，在接線時，請按照如下步驟進行操作：
(1)打開外殼蓋（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外殼蓋操作）；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀擰開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
計為振棒料位開關最低測量密度可達0.02g/cm3，主要用于測量粉末或顆粒狀固體料位，能夠滿足絕大部分粉末或顆粒狀料位的現場測量要求。產品自上市以來，一直深受用戶青睞。
1．從安全角度考慮，只有在斷電的情況下才能進行接線。
2．接線時，請按照下圖所示的方式進行安全接線。

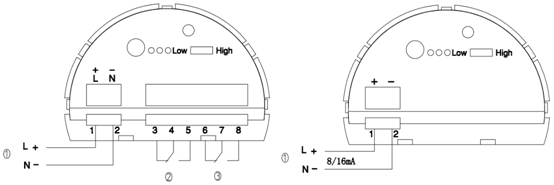

圖1繼電器輸出方式 圖2二線制輸出方式
①：電源輸入端 ①：電源輸入端/8/16mA信號輸出端
②③：繼電器信號輸出端，DPDT。
3．對于防爆型儀表，接線時必須遵循防爆的相關接線要求。4．接線步驟。
為保證振棒料位開關正常工作，在接線時，請按照如下步驟進行操作：
(1)打開外殼蓋（注意：對于隔爆型儀表，只有當環境中不存在會引爆的氣體或粉塵時才允許打開外殼蓋操作）；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀擰開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
計為振棒料位開關最低測量密度可達0.02g/cm3，主要用于測量粉末或顆粒狀固體料位，能夠滿足絕大部分粉末或顆粒狀料位的現場測量要求。產品自上市以來，一直深受用戶青睞。
以上就是“振棒料位開關接線注意事項”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年10月20日發布）
