磁翻板液位計在選型時應注意哪些技術參數和規格

2018-07-04

　　磁翻板液位計是利用磁性藕合原理來實現液位的實時測量和顯示的一種儀器。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，具有測量范圍大、全程無盲區、顯示清晰、結構簡單、安裝形式多樣等特點，能夠用于高溫、高壓、耐腐蝕的場合，在石油、化工等領域應用尤其廣泛。那么，為了更好地使用磁翻板液位計，在選型時應注意哪些技術參數和規格呢？本文以計為磁翻板液位計為例，向大家介紹下磁翻板液位計在選型時技術參數和規格方面應注意的相關事項。

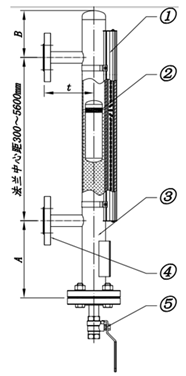

　　為幫助大家對磁翻板液位計有更好地認識和了解，在介紹磁翻板液位計的技術參數和規格前，先一起了解下磁翻板液位計的結構，下面以Flap-11磁翻板液位計的結構圖說明如下：

　　在上圖中，各數字所對應的零部件分別為：① 指示器、② 磁浮子、③ 浮筒、④ 連接法蘭、⑤ 排污閥。

　　一、磁翻板液位計的規格

　　磁翻板液位計一般沒有固定的常規尺寸，或者說具體的規格，因其規格需要根據現場工況而定，需要與現場容器的高度、長度相匹配。

　　二、磁翻板液位計的技術參數

　　Flap-11磁翻板液位計的具體參數請參見下表：

　　磁翻板液位計技術參數一覽表

適用液體	密度	0.45～2g/cm3
適用液體	粘度	≤0.05Pa.s
測量參數	量程	300～5600mm
測量參數	精度	±5mm或±10mm
材質與規格	浮筒	304材質、316L、塑料、304內襯PTFE可選，直徑Ф51/Ф57，壁厚根據壓力和溫度
	浮子	304、316L、塑料、304外包四氟、鈦合金可選
	翻板	全鋁翻板，尼龍翻板
工作環境	過程壓力	真空～10MPa
	過程溫度	-40～350℃
	環境溫度	-40～80℃
信號輸出	開關信號	磁開關：220V AC 3A，SPDT
信號輸出	連續信號	干簧管遠傳變送器：4～20mA
過程連接	連接方式	法蘭，尺寸根據客戶要求
過程連接	過程材質	304、316/316L、304內襯F46、PP/PVC
端部配件	上端排氣	可根據要求配置平焊帽、法蘭、旋塞、球閥
端部配件	下端排污	可根據要求配置球閥、法蘭、旋塞
附加裝置	蒸汽夾套	根據客戶要求定制
	電加熱	根據客戶要求定制
	保溫/隔熱	橡塑棉、石棉、聚酯纖維
	防霜	指示器采用防霜板，應用于溫度小于-5℃場合
安全認證	防護等級	IP66/IP67
安全認證	防爆等級	隔爆型：Ex d IIC T6 Gb（磁開關/干簧管遠傳變送器）本安型：Ex ia IIC T6 Ga（磁開關/干簧管遠傳變送器）

　　計為Flap-11系列磁翻板液位計是在采納了國內外同類產品的優秀設計和工藝的基礎上，自主研發生產的具有自主知識產權的產品，被授予多項發明專利和實用新型專利。Flap-11系列磁翻板液位計的顯示器面板和翻片均采用獨特的加寬設計，增大了可視距離和可視角度，使現場觀測更為準確和便利。計為獨創的顯示面板端蓋設計和玻璃封膠工藝，使得磁翻板液位計整機的防護等級高達IP66/IP67，產品各項性能媲美進口品牌。該產品的創新設計、生產工藝和檢測標準，克服了國內外同類產品的常見缺陷和故障，具有極高的可靠性。

　　需要注意的是，根據磁翻板液位計的型號不同，相關許可證的要求也不同，具體型號的相關許可證書請登錄計為自動化官方網站：“www.picos.cn”、“http://www.levelmeter.cn”、“http://www.jiweiauto.com（英文）”下載查詢。

　　以上就是有關“磁翻板液位計在選型時應注意哪些技術參數和規格”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2018年7月4日發布）
