磁翻板液位計的安裝要求
2018-04-27
磁翻板液位計是一種常見的現場指示型液位儀表，廣泛應用于槽罐、儲罐、鍋爐等容器的液位測量，即使在低溫、高溫、高壓、強腐蝕等各種惡劣的工況下，也能安全可靠地工作。但這一切都是建立在磁翻板液位計本身具有高密封防泄漏的產品質量和正確地安裝基礎之上的。那么，磁翻板液位計安裝時都有哪些具體要求呢？
一般來講，磁翻板液位計需要按照以下要求進行安裝：
1．磁浮子安裝要求：為了避免運輸途中磁浮子在浮筒內滑動撞擊受損，磁翻板液位計在出廠前，應用尼龍帶將浮子固定在浮筒邊。在安裝前打開下法蘭，再將磁浮子重端也就是帶磁性的一端向上放進浮筒內，注意不能倒裝。
2．閥門安裝要求：磁翻板液位計與容器之間應裝有閥門，以便清洗和檢修時可隨時切斷物料。
3．浮筒內外環境要求：磁翻板液位計筒體周圍不允許有磁體靠近，尤其禁止使用鐵質卡箍，否則會影響液位計正常工作；且介質內不應含有固體雜質或磁性物質，避免對浮子構成卡阻。可根據介質情況，定期清洗浮筒，清除內部雜質。
4．運用前應先用校正磁鋼將零位以下的翻片置成紅色，其它翻片置成銀白色。
5．磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成翻片翻轉失靈或翻亂（如遇此現象，可用磁鋼進行校正）。
6．頂裝磁翻板液位計安裝要求：對于頂裝式磁翻板液位計在安裝時，液位計護導管和主體導管必須保持垂直且在同一垂直線上，浮球連桿不能彎曲，必須挺直裝入。
7．防腐型磁翻板液位計安裝要求：對于304內襯PTFE防腐型磁翻板液位計，由于浮筒與法蘭銜接處采用獨特的密封結構，需借助專用的工具裝配，為保證密封可靠性，出廠后禁止私自拆卸，否則后果自負。
一般來講，磁翻板液位計需要按照以下要求進行安裝：
1．磁浮子安裝要求：為了避免運輸途中磁浮子在浮筒內滑動撞擊受損，磁翻板液位計在出廠前，應用尼龍帶將浮子固定在浮筒邊。在安裝前打開下法蘭，再將磁浮子重端也就是帶磁性的一端向上放進浮筒內，注意不能倒裝。
2．閥門安裝要求：磁翻板液位計與容器之間應裝有閥門，以便清洗和檢修時可隨時切斷物料。
3．浮筒內外環境要求：磁翻板液位計筒體周圍不允許有磁體靠近，尤其禁止使用鐵質卡箍，否則會影響液位計正常工作；且介質內不應含有固體雜質或磁性物質，避免對浮子構成卡阻。可根據介質情況，定期清洗浮筒，清除內部雜質。
4．運用前應先用校正磁鋼將零位以下的翻片置成紅色，其它翻片置成銀白色。
5．磁翻板液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩流入，避免液體介質帶著浮子急速上升，造成翻片翻轉失靈或翻亂（如遇此現象，可用磁鋼進行校正）。
6．頂裝磁翻板液位計安裝要求：對于頂裝式磁翻板液位計在安裝時，液位計護導管和主體導管必須保持垂直且在同一垂直線上，浮球連桿不能彎曲，必須挺直裝入。
7．防腐型磁翻板液位計安裝要求：對于304內襯PTFE防腐型磁翻板液位計，由于浮筒與法蘭銜接處采用獨特的密封結構，需借助專用的工具裝配，為保證密封可靠性，出廠后禁止私自拆卸，否則后果自負。

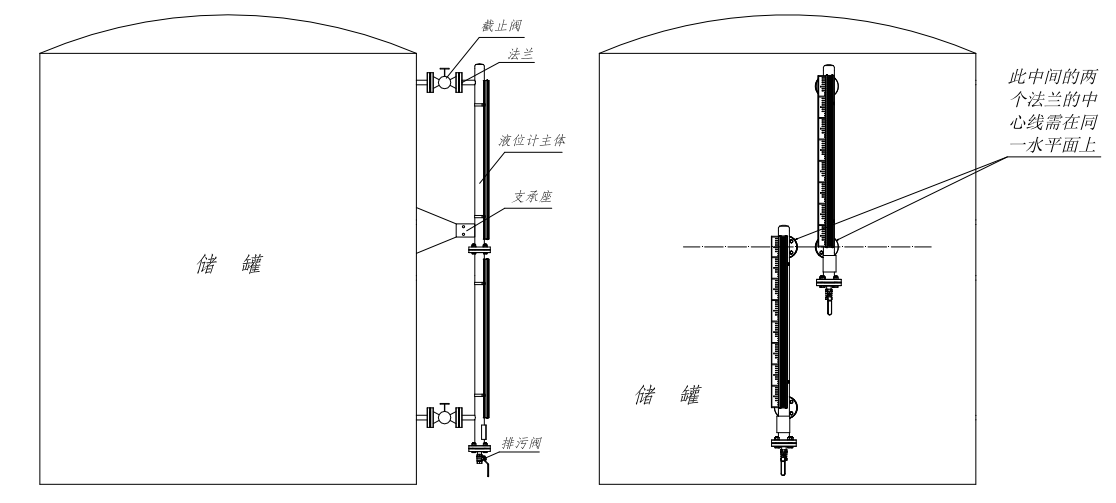

8．超長型磁翻板液位計的安裝要求：對于超長型磁翻板液位計（測量范圍大于4m），物流運輸成本較高，一般進行分段制作液位計。分段方法有以下兩種形式，可根據客戶現場設備的實際接口形式而定。圖1形式是將一臺液位計分成兩段，安裝時先組裝對接好連接法蘭，在進行對接操作時可適當松開顯示面板，支承點的數量根據液位計的長短來定；圖2形式是分成兩臺或若干臺獨立的液位計，這種形式的結構要求儲罐中間的兩塊法蘭的中心線處在同一水平面上，以實現液位顯示的連續性。
計為側裝磁翻板液位計安裝示意圖
以上就是有關“磁翻板液位計的安裝要求”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年4月27日發布）
