料位開關的常見分類及其工作原理
2018-03-16
料位開關作為一種常見的測量儀表，主要用于對粉末、固狀顆粒等固體料位的測量，比較常見的料位開關主要分為阻旋料位開關、射頻導納料位開關和振動式料位開關三種，本文將對上述幾種常見料位開關工作原理分別予以介紹。
一、阻旋料位開關（Rotary Paddle Switch）
阻旋料位開關通常用于對敞開式容器內的料位進行監測，其工作原理是，利用微型馬達做為基本的驅動裝置，使得傳動軸與離合器互相連接。若葉片未接觸物料，馬達便正常運轉，直至葉片接觸物料，馬達才會因電源被切斷而停止轉動，并由檢測裝置輸出報警信號。阻旋料位開關的性價比高、通用性強、結構簡單、維護方便，使得其在各工廠料倉中廣泛應用。
射頻導納料位開關又稱射頻導納物位開關、射頻導納物位計等，防掛料是其最顯著的特點，因其測量數據準確可靠，適用范圍廣，尤其適用于粉煤灰等具有強黏附性固體顆粒的測量。
射頻導納料位開關的工作原理是，通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化進而實現料位測量和控制的。射頻導納料位開關的內部電子單元，探頭測量極與罐體間的電抗共同構成平衡電橋電路，并產生一個穩定的振蕩信號，若探頭接觸到物料，會引起該探頭測量極與罐體間的電抗變化，且破壞電橋電路的平衡狀態，從而停止產生振蕩信號，再由后級電路輸出報警信號。
計為研發的Cape-11射頻導納料位開關采用國際先進技術，從外殼涂層至內部元件全都經過嚴格而專業的檢測和測試，使得探頭即使出現掛料也不會影響儀表的正常檢測。計為Cape-11射頻導納料位開關解決了廣大用戶因掛料而不能正常檢測的難題，自上市以來，深受海內外用戶的好評。
三、振動式料位開關（Vibrating Level Switch）
振動式料位開關又分為音叉料位開關和振棒料位開關。
1．音叉料位開關（Tuning Fork Level Switch）主要適用于粉末以及細小顆粒介質的物料測量，其探頭基于音叉式設計，工作原理是通過壓電器件實現叉體的振動驅動與檢測，不接觸物料時，音叉在諧振頻率下產生自有振動，當音叉接觸物料時，音叉的振幅和輸出信號的幅度隨之減少，信號的變化由智能電路檢測分析并輸出開關信號。
計為Fork-11音叉料位開關具有極強的適應性與極高的可靠性，且安裝簡單，便于維護，能夠出色地在泡沫成型機、吸塑機料倉、原料倉、料斗內完成精準的料位測量任務。
振棒料位開關可以細分為單管振棒料位開關和雙管振棒料位開關，其顯著區別是單管振棒料位開關容易掛料，而雙管振棒料位開關則因內外管相互嵌套而達到一致諧振，抗掛料冗余大，很好地解決了混合物粘附易掛料的難題。
之前，雙管振棒料位開關被進口品牌所壟斷，但計為自主研發生產的Tube-11雙管振棒料位開關，屬國內首創，一舉終結了國產品牌無雙管振棒料位開關的歷史，填補了中國儀表在該技術領域的空白。計為Tube-11雙管振棒料位開關，最低測量密度可達0.02g/cm3，產品的質量和各項性能指標完全媲美進口品牌，而在價格、服務和供貨的及時性方面又完勝對手，國內用戶在使用雙管振棒料位開關時，再也不用支付高昂的費用，就能使用上高品質高性價比的物位測量儀表。
一、阻旋料位開關（Rotary Paddle Switch）
阻旋料位開關通常用于對敞開式容器內的料位進行監測，其工作原理是，利用微型馬達做為基本的驅動裝置，使得傳動軸與離合器互相連接。若葉片未接觸物料，馬達便正常運轉，直至葉片接觸物料，馬達才會因電源被切斷而停止轉動，并由檢測裝置輸出報警信號。阻旋料位開關的性價比高、通用性強、結構簡單、維護方便，使得其在各工廠料倉中廣泛應用。

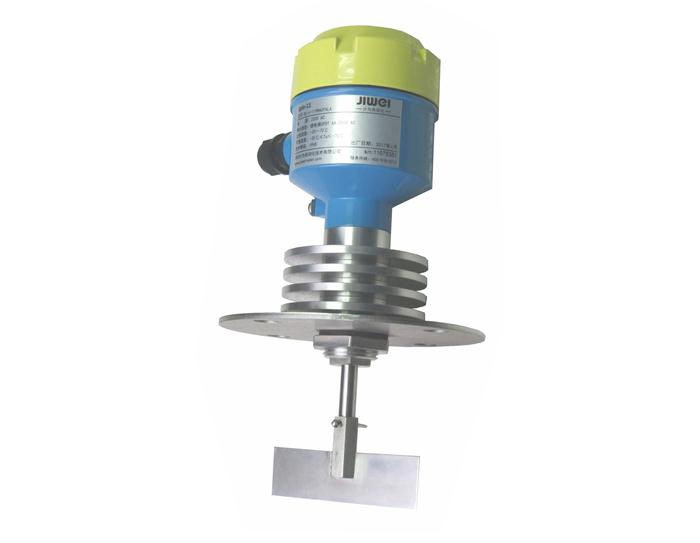

計為阻旋料位開關
二、射頻導納料位開關（RF Admittance Level Switch）射頻導納料位開關又稱射頻導納物位開關、射頻導納物位計等，防掛料是其最顯著的特點，因其測量數據準確可靠，適用范圍廣，尤其適用于粉煤灰等具有強黏附性固體顆粒的測量。
射頻導納料位開關的工作原理是，通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化進而實現料位測量和控制的。射頻導納料位開關的內部電子單元，探頭測量極與罐體間的電抗共同構成平衡電橋電路，并產生一個穩定的振蕩信號，若探頭接觸到物料，會引起該探頭測量極與罐體間的電抗變化，且破壞電橋電路的平衡狀態，從而停止產生振蕩信號，再由后級電路輸出報警信號。
計為研發的Cape-11射頻導納料位開關采用國際先進技術，從外殼涂層至內部元件全都經過嚴格而專業的檢測和測試，使得探頭即使出現掛料也不會影響儀表的正常檢測。計為Cape-11射頻導納料位開關解決了廣大用戶因掛料而不能正常檢測的難題，自上市以來，深受海內外用戶的好評。
三、振動式料位開關（Vibrating Level Switch）
振動式料位開關又分為音叉料位開關和振棒料位開關。
1．音叉料位開關（Tuning Fork Level Switch）主要適用于粉末以及細小顆粒介質的物料測量，其探頭基于音叉式設計，工作原理是通過壓電器件實現叉體的振動驅動與檢測，不接觸物料時，音叉在諧振頻率下產生自有振動，當音叉接觸物料時，音叉的振幅和輸出信號的幅度隨之減少，信號的變化由智能電路檢測分析并輸出開關信號。
計為Fork-11音叉料位開關具有極強的適應性與極高的可靠性，且安裝簡單，便于維護，能夠出色地在泡沫成型機、吸塑機料倉、原料倉、料斗內完成精準的料位測量任務。
計為音叉料位開關
2．振棒料位開關（Vibrating Rod Level Switch）振棒料位開關可以細分為單管振棒料位開關和雙管振棒料位開關，其顯著區別是單管振棒料位開關容易掛料，而雙管振棒料位開關則因內外管相互嵌套而達到一致諧振，抗掛料冗余大，很好地解決了混合物粘附易掛料的難題。
之前，雙管振棒料位開關被進口品牌所壟斷，但計為自主研發生產的Tube-11雙管振棒料位開關，屬國內首創，一舉終結了國產品牌無雙管振棒料位開關的歷史，填補了中國儀表在該技術領域的空白。計為Tube-11雙管振棒料位開關，最低測量密度可達0.02g/cm3，產品的質量和各項性能指標完全媲美進口品牌，而在價格、服務和供貨的及時性方面又完勝對手，國內用戶在使用雙管振棒料位開關時，再也不用支付高昂的費用，就能使用上高品質高性價比的物位測量儀表。
計為振棒料位開關
以上就是有關“料位開關的常見分類及其工作原理”的相關介紹，如欲了解更多料位開關、液位開關、液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2018年3月16日發布）
