射頻導納料位開關接線圖
2017-10-30
射頻導納料位開關適用于測量粉煤灰、固體顆粒、粘附性介質等物料，被廣泛應用于工業生產、食品加工、礦產煤業開發中。深圳計為自動化有限公司自主研發生產的高性價比Cape-11系列射頻導納料位開關，采用進口元件與國際先進技術，可提供及時、精準的物料狀態，并避免誤報警情況。
Cape-11系列射頻導納料位開關包含通用型、防護型、纜繩型、超高溫型四大型號。Cape-11A通用型射頻導納料位開關主要適用于粉塵、煤灰等的測量，具有較強的通用性，便于安裝和維護；Cape-11P防護型射頻導納料位開關是在通用型的基礎上外加不銹鋼防護管升級而成，能夠承受較重的物料沖擊；Cape-11R纜繩型射頻導納料位開關主要適用于大型罐體和料倉，采用垂直安裝的方式，能夠有效避免物料的側面沖擊；Cape-11H超高溫型射頻導納料位開關的探頭采用耐高溫陶瓷材料，過程溫度達450℃，行業領先。
以下就射頻導納料位開關接線圖及注意事項介紹如下，供參考。
(1)從安全角度考慮，只有在斷電的情況下才能進行接線；
(2)接電前請檢查接入電源是否符合儀表銘牌標示的類型和范圍。
接線時，請按照如下示意圖進行安全接線。
(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
Cape-11系列射頻導納料位開關包含通用型、防護型、纜繩型、超高溫型四大型號。Cape-11A通用型射頻導納料位開關主要適用于粉塵、煤灰等的測量，具有較強的通用性，便于安裝和維護；Cape-11P防護型射頻導納料位開關是在通用型的基礎上外加不銹鋼防護管升級而成，能夠承受較重的物料沖擊；Cape-11R纜繩型射頻導納料位開關主要適用于大型罐體和料倉，采用垂直安裝的方式，能夠有效避免物料的側面沖擊；Cape-11H超高溫型射頻導納料位開關的探頭采用耐高溫陶瓷材料，過程溫度達450℃，行業領先。
以下就射頻導納料位開關接線圖及注意事項介紹如下，供參考。
(1)從安全角度考慮，只有在斷電的情況下才能進行接線；
(2)接電前請檢查接入電源是否符合儀表銘牌標示的類型和范圍。
接線時，請按照如下示意圖進行安全接線。

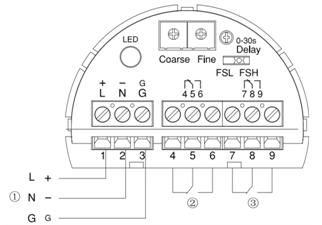

接線示意圖
①：電源輸入端 ②③：繼電器信號輸出端，DPDT
接線步驟分為十項，請按照如下步驟進行操作：(1)打開外殼蓋；
(2)松開電纜螺紋接頭上的鎖緊螺母；
(3)去掉連接電纜大約10cm的外皮和芯線末端大約1cm的絕緣層；
(4)將電纜穿過電纜螺紋接頭插入外殼中；
(5)用螺絲刀打開接線端子；
(6)按照接線圖將芯線末端插入接線端子中；
(7)用螺絲刀擰緊接線端子；
(8)通過輕拉接入的電纜線來檢查接線是否牢靠；
(9)擰緊電纜螺紋接頭的鎖緊螺母，扣緊密封環；
(10)擰上外殼蓋。
以上是有關“射頻導納料位開關接線圖”的相關介紹，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2017年10月30日發布）
