超聲波物位計的原理
2017-10-20
超聲波物位計是集超聲、電子、軟件于一身的高科技的物位測量產品，是一種連續量物位開關。其具有完善的物位測量、控制、數據傳輸、人機交互等功能和適應性強、無需調校、免于維護等優點。廣泛應用于石化、輕工、環保、冶金、建材、化工、食品等行業。那么超聲波物位計是如何工作的呢？要回答這個問題，就要從超聲波物位計的原理說起。
超聲波物位計依靠超聲波發射接收反射波，通過測定聲波傳播時間，利用軟件計算物料的距離。以空氣介質為例，超聲波物位計發射器向某一方向發射超聲波，在發射的同時開始計時，超聲波在空氣中傳播，途中碰到被測物就立即反射回來，超聲波物位計接收器收到反射波就立即停止計時。如果反射與接收在不同位置時，超聲波在空氣中的傳播速度為340m/s，根據計時器記錄的時間t，就可以計算出發射點距被測物的距離，即s=340t/2。垂直距離為s×cosθ，根據這一原理可以進行物位測量。而當發射與接收在同一位置時，發射點與被測物料的距離就是s。

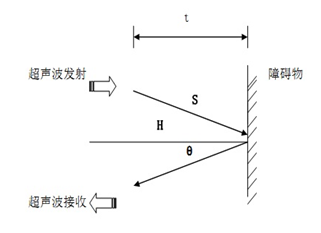

超聲波物位計測距工作原理圖如下：
超聲波物位計在實際應用中通常會受到多種環境因素的影響，比如蒸汽、粉塵、泡沫、障礙物等會增加超聲波的漫反射，需要通過軟件過濾處理來提高測量的精度。
以上是關于“超聲波物位計的原理”的內容介紹，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
超聲波物位計依靠超聲波發射接收反射波，通過測定聲波傳播時間，利用軟件計算物料的距離。以空氣介質為例，超聲波物位計發射器向某一方向發射超聲波，在發射的同時開始計時，超聲波在空氣中傳播，途中碰到被測物就立即反射回來，超聲波物位計接收器收到反射波就立即停止計時。如果反射與接收在不同位置時，超聲波在空氣中的傳播速度為340m/s，根據計時器記錄的時間t，就可以計算出發射點距被測物的距離，即s=340t/2。垂直距離為s×cosθ，根據這一原理可以進行物位測量。而當發射與接收在同一位置時，發射點與被測物料的距離就是s。
超聲波物位計測距工作原理圖如下：
以上是關于“超聲波物位計的原理”的內容介紹，如欲了解更多液位開關、磁翻板液位計等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部于2017年10月20日發布）
