淺談磁性液位計的原理和應用
2017-08-23

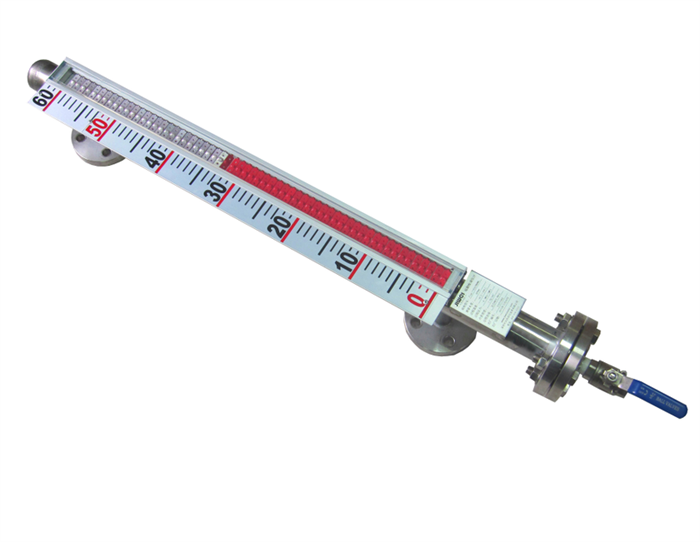

磁性液位計，也稱磁翻板液位計，主要由測量筒、液位感測的磁浮子和顯示指示部件等部件組成。磁性液位計被廣泛應用于儲罐、儲槽等容器內液位的測量。那么，磁性液位計的工作原理是怎樣的呢？
磁性液位計主要是根據浮力原理和磁性耦合作用原理進行工作的。具體表現在：
1．磁性液位計通常在測量筒中放置一個內置磁鋼的浮球（浮球通常制成長圓柱形，以方便隨液體介質密度的變化而制成不同長度的浮球），其浮在液面上顯示液位變化。
2．測量筒通過一種連通器結構與容器連通，使得測量筒中的液位與容器內的液位處在同一個高度。
3．在測量筒的外表面捆綁指示液位的顯示面板，在顯示面板內部的導軌槽內擺放磁性翻片，翻片按磁性N-S規律相吸連成一體。
4．當液位發生變化時帶動磁浮子移動，與磁浮子內的磁鋼處在同一高度的外部磁翻片在浮子內磁鋼的強磁性耦合作用下發生180°翻轉，從而指示容器液位。
5．配上液位變送器和液位開關，可實現遠距離檢測、指示、記錄與控制。
為滿足不同液體介質和不同工況的液位測量，計為自動化旗下的磁性液位計按使用的材質不同，有以下四種磁性液位計：
1．304不銹鋼型：Flap-11S經濟型磁翻板液位計。
2．304內襯PTFE：Flap-11P內襯型磁翻板液位計。
3．316L不銹鋼型：Flap-11A標準型磁翻板液位計。
上面淺談了磁性液位計的原理和應用，如欲了解更多液位開關、磁翻板液位計等物位測量方面的知識，歡迎關注微信公眾號：Jiweimeter。
磁性液位計主要是根據浮力原理和磁性耦合作用原理進行工作的。具體表現在：
1．磁性液位計通常在測量筒中放置一個內置磁鋼的浮球（浮球通常制成長圓柱形，以方便隨液體介質密度的變化而制成不同長度的浮球），其浮在液面上顯示液位變化。
2．測量筒通過一種連通器結構與容器連通，使得測量筒中的液位與容器內的液位處在同一個高度。
3．在測量筒的外表面捆綁指示液位的顯示面板，在顯示面板內部的導軌槽內擺放磁性翻片，翻片按磁性N-S規律相吸連成一體。
4．當液位發生變化時帶動磁浮子移動，與磁浮子內的磁鋼處在同一高度的外部磁翻片在浮子內磁鋼的強磁性耦合作用下發生180°翻轉，從而指示容器液位。
5．配上液位變送器和液位開關，可實現遠距離檢測、指示、記錄與控制。
為滿足不同液體介質和不同工況的液位測量，計為自動化旗下的磁性液位計按使用的材質不同，有以下四種磁性液位計：
1．304不銹鋼型：Flap-11S經濟型磁翻板液位計。
2．304內襯PTFE：Flap-11P內襯型磁翻板液位計。
3．316L不銹鋼型：Flap-11A標準型磁翻板液位計。
4．PP塑料型：Flap-11C塑料型磁翻板液位計。
上面淺談了磁性液位計的原理和應用，如欲了解更多液位開關、磁翻板液位計等物位測量方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2017年8月23日發布）
