射頻導納料位開關的原理和特點
2017-06-26
射頻導納料位開關的名稱很多人第一次聽說，射頻導納料位開關的原理和特點自然也知之甚少。本文通過簡要介紹，希望能讓更多的人對射頻導納料位開關多一些了解。
射頻導納料位開關通常也被稱為射頻導納物位計或者射頻導納料位計，具有防止掛料、測量精準、安裝方便、實用性強等特點。其工作原理如下：
射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，接著，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還會經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離的特性。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
根據射頻導納料位開關的上述工作原理，并經技術創新，深圳計為自動化有限公司自主研發的Cape-11射頻導納開關系列產品采用模塊化設計，配有LED外置雙色LED指示器，可實現遠距離的觀察、監測。
目前，計為Cape-11射頻導納料位開關系列產品共包含通用型、防護型、纜繩型、超高溫型四大型號：

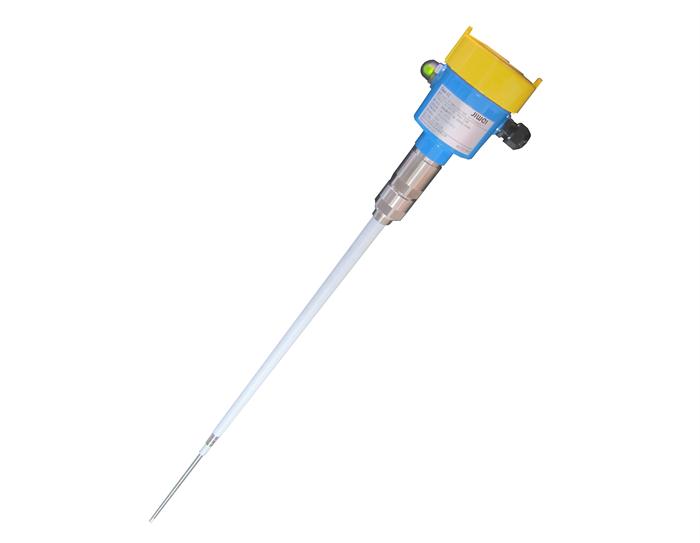

Cape-11A通用型射頻導納料位開關：適用于粉塵、煤灰等的測量，具有很強的通用性；
Cape-11H超高溫型射頻導納料位開關：探頭采用耐高溫陶瓷材料，過程溫度高達450℃，技術行業領先；
Cape-11P防護型射頻導納料位開關：在通用型的基礎上外加不銹鋼防護管，能夠承受重型物料的沖擊；
射頻導納料位開關通常也被稱為射頻導納物位計或者射頻導納料位計，具有防止掛料、測量精準、安裝方便、實用性強等特點。其工作原理如下：
射頻導納料位開關是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，接著，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還會經過1:1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離的特性。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
根據射頻導納料位開關的上述工作原理，并經技術創新，深圳計為自動化有限公司自主研發的Cape-11射頻導納開關系列產品采用模塊化設計，配有LED外置雙色LED指示器，可實現遠距離的觀察、監測。
目前，計為Cape-11射頻導納料位開關系列產品共包含通用型、防護型、纜繩型、超高溫型四大型號：
Cape-11A通用型射頻導納料位開關：適用于粉塵、煤灰等的測量，具有很強的通用性；
Cape-11H超高溫型射頻導納料位開關：探頭采用耐高溫陶瓷材料，過程溫度高達450℃，技術行業領先；
Cape-11P防護型射頻導納料位開關：在通用型的基礎上外加不銹鋼防護管，能夠承受重型物料的沖擊；
Cape-11R纜繩型射頻導納料位開關：適用于大型罐體和料倉，采用垂直安裝的方式，能有效防止物料的側面沖擊。
以上就是有關射頻導納料位開關的原理和特點的相關介紹，如欲了解更多物位開關方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2017年6月26日發布）
