高頻脈沖雷達液位計概況
2020-04-01
由于工況的復雜性和介質的多樣性，計為自動化設計和生產了Rada-11低頻脈沖雷達物位計、Rada-21高頻脈沖雷達液位計、Rada-22高頻脈沖雷達料位計和Rada-31調頻連續波雷達物位計等多種型號的雷達物位計，滿足復雜工況的測量需要。本文就高頻脈沖雷達液位計的概況進行介紹，以幫助廣大儀表用戶對該儀表有更為清晰的了解，方便用戶的采購選型和使用。
一、高頻脈沖雷達液位計的原理
Rada-21高頻脈沖雷達液位計采用高頻微帶線結構的電路設計，內部電路產生25GHz的微波脈沖信號。基于高頻波導的設計原理，微波脈沖通過PTFE發射極從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被反射回來，被同一天線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，從而進一步推算出天線到被測介質表面的距離。
二、高頻脈沖雷達液位計的特點
相比其他液位計，高頻脈沖雷達液位計具有以下特點：
1．能夠配置小喇叭天線，特別適用于小容器和較小導波管的測量。
2．可編程的多種回波處理算法，適用各種復雜工況。
3．LUI回波曲線顯示，便于故障診斷。
4．自動虛假回波抑制功能，智能消除固定干擾。
5．本安型紅外線手操器編程，實現無線遠程設置。
Rada-21高頻脈沖雷達液位計的發射頻率25GHz，產品充分利用微波信號的高頻特性，可配置直徑小于40mm的喇叭式天線，測量范圍達20m，應用于水利、化工、環保、食品、建材、醫藥等行業，專用于水、鹽酸、硫酸、硝酸、酸堿液、工業廢水等各種液體和石灰、水泥及食品等各種漿液的測量，尤其適合用于高溫和高壓場合以及小容器和較小導波管的液位測量。
以上就是“高頻脈沖雷達液位計概況”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、高頻脈沖雷達液位計的原理
Rada-21高頻脈沖雷達液位計采用高頻微帶線結構的電路設計，內部電路產生25GHz的微波脈沖信號。基于高頻波導的設計原理，微波脈沖通過PTFE發射極從天線末端發射出去。當發射脈沖碰到被測介質表面時，一部分能量被反射回來，被同一天線接收。通過時間擴展技術原理，計算出發射脈沖和接收脈沖的時間間隔，從而進一步推算出天線到被測介質表面的距離。
二、高頻脈沖雷達液位計的特點
相比其他液位計，高頻脈沖雷達液位計具有以下特點：
1．能夠配置小喇叭天線，特別適用于小容器和較小導波管的測量。
2．可編程的多種回波處理算法，適用各種復雜工況。
3．LUI回波曲線顯示，便于故障診斷。
4．自動虛假回波抑制功能，智能消除固定干擾。
5．本安型紅外線手操器編程，實現無線遠程設置。

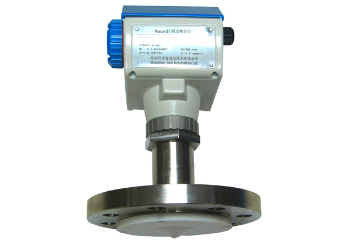

計為Rada-21高頻脈沖雷達液位計
三、高頻脈沖雷達液位計的應用Rada-21高頻脈沖雷達液位計的發射頻率25GHz，產品充分利用微波信號的高頻特性，可配置直徑小于40mm的喇叭式天線，測量范圍達20m，應用于水利、化工、環保、食品、建材、醫藥等行業，專用于水、鹽酸、硫酸、硝酸、酸堿液、工業廢水等各種液體和石灰、水泥及食品等各種漿液的測量，尤其適合用于高溫和高壓場合以及小容器和較小導波管的液位測量。
以上就是“高頻脈沖雷達液位計概況”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量?jī)x表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2020年4月1日發布）
