一、射頻導納料位開關的原理
　　射頻導納料位開關，又稱射頻導納開關，它的工作原理是通過探頭感知其與儲罐體間電抗（容抗和阻抗）的變化實現物位測量和控制的。其內部電子單元，由探頭測量極與空載罐體間的電抗共同構成平衡電橋電路并產生一個穩定振蕩信號。當被測介質覆蓋探頭測量極時，會引起探頭測量極與罐體間的電抗變化導致電橋電路不平衡而停止產生振蕩信號，后級電路檢測到這一變化從而輸出報警信號。該振蕩信號作為射頻信號施加在探頭測量極的同時，還經過1：1的電壓跟隨器后送往探頭的保護極，測量極與保護極的射頻信號具有等電位、同相位、同頻率又互相隔離。當探頭有掛料時，測量極與保護極之間因為沒有電勢差而形成電氣隔離確保保護極的信號變化不影響檢測，使探頭測量極上電抗的變化只能由探頭測量極與罐體間的物料決定，從而使探頭上的掛料不會影響正常檢測。
　　二、射頻導納料位開關的選型
　　為使所選購的射頻導納料位開關與現場工況更匹配，測量更準確。射頻導納料位開關應從以下幾個方面做好選型工作。
　　1．插入深度
　　插入深度是儀表能否精準測量物位的關鍵，插入深度的長短也取決于儀表是否會被物料沖擊所影響、損壞等等。
　　2．過程溫度
　　不同的工況對溫度的要求不同，所以根據現場具體要求選擇與物位開關相匹配的溫度就顯得頗為必要。如果儀表工作的環境較高，選擇與之相適應的溫度的物位開關即可。
　　3．過程連接
　　過程連接是儀表安裝在罐體、管道等設備上的關鍵部件，一般分為螺紋、法蘭、卡箍三大類別。在選擇過程連接時，需要根據現場需求來選擇、定制合適尺寸、厚度和材料的過程連接相匹配。
　　4．防護功能和保護極長度
　　如果現場為粉塵或濕度較大的環境，應選擇防護等級較高的射頻導納料位開關，避免因密封不佳影響儀表性能。計為射頻導納料位開關的防護等級為IP66，能夠滿足用戶現場需求。

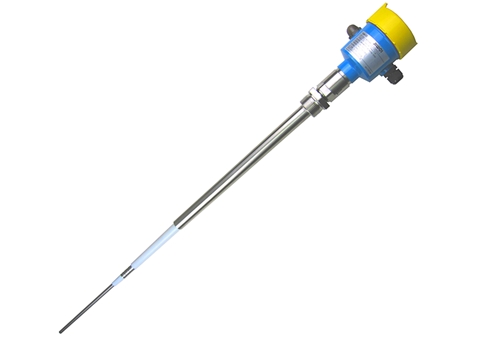

　　此外，如果現場應用工況較為惡劣，如應用于電廠輸灰系統的灰斗時，為減少物料沖擊造成探頭損壞，應選擇加裝不銹鋼保護套管的射頻導納料位開關，計為Cape-11P防護型射頻導納料位開關的保護極長度一般為300mm和590mm兩種，當然，也可根據用戶需求定制。
　　以上就是“射頻導納料位開關的原理和選型”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。

（深圳計為自動化技術有限公司市場部2019年12月4日發布）
