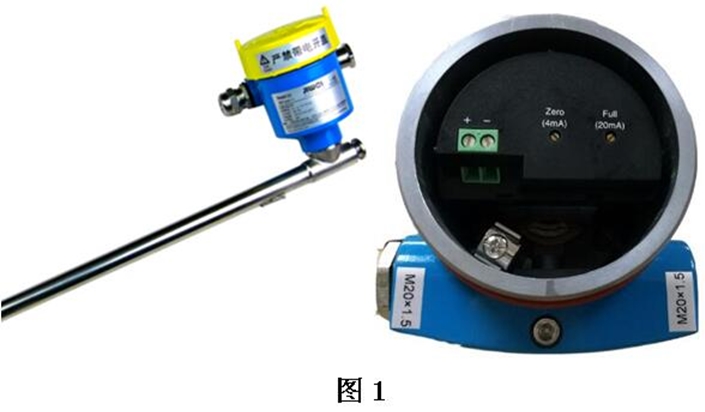

圖-1為計為Reed-11干簧管遠傳送器，它由干簧管液位傳感部分、轉化電路模塊和保護外殼組成，其供電電壓為24VDC，輸出信號為4～20mA標準電流信號。

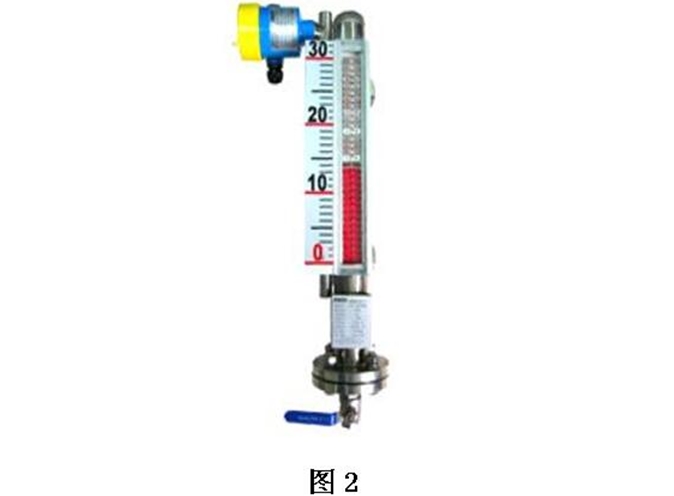

　　接線時應先將線纜穿過防水接頭，按標識進行連接，其中“+”接電源的正極，“-”接電源的負極，不能接反；接線完畢后，應旋緊接頭螺母鎖緊線纜，擰緊上蓋，并旋轉儀表外殼，將防水接頭朝下，如圖-2所示，防止雨水進入殼體內；外殼應按要求進行接地。線纜應選用屏蔽二芯雙絞銅線，線徑應大于0.8mm2,并使用單獨穿線管進行鋪設，盡量避開大功率電動機、變壓器等強磁場干擾源，線纜一端的屏蔽線應進行可靠接地，以提高信號的穩定傳輸。

（深圳計為自動化技術有限公司市場部2019年10月15日發布）
