影響超聲波液位計測量的常見因素、問題及處理
2019-09-16
超聲波液位計是工業、食品、水利水電等行業液位測量的理想儀表，其集超聲、電子、軟件于一體，是一種智能型的非接觸式物位測量產品。具有溫度補償功能并對干擾回波有抑制功能的超聲波液位計，通過采用先進的檢測技術和數字信號處理技術，使儀表的測量精度大大提高。但在實際應用過程中，仍會遇到各種影響超聲波液位計測量的因素和問題，為使超聲波液位計得到更好地應用，本文就影響超聲波液位計測量的常見因素、問題及處理辦法介紹如下。
常見因素1、盲區
盲區是超聲波液位計測量液位的極限值，因此被測液面的最高液位不得高于盲區。超聲波液位計的測量盲區大小與超聲波的測量距離有關，一般量程小，則盲區小；量程大，則盲區大。
常見因素2、壓力和溫度
超聲波液位計通常不可安裝于壓力容器內，因?yàn)閴毫?huì)影響其探頭對液位的測量。除此之外，壓力與溫度之間也有一定的關系：T=KP（K為常數），壓力的變化會影響到溫度的變化，進而影響到聲速的變化。

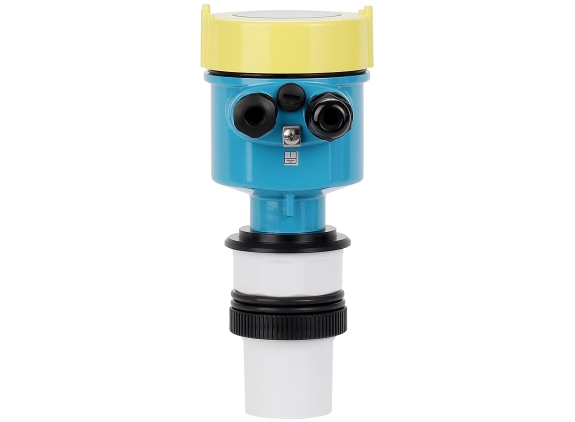

為了對溫度變化進行補償，計為Uson-11超聲波液位計探頭內專門裝有溫度傳感器，以對溫度的影響進行自動補償。當探頭向處理器發送反射信號的同時，也把溫度信號發送到微處理器，處理器將自動補償由于溫度變化對液位測量的影響。如果將超聲波液位計安裝于戶外，由于戶外溫度變化較大，建議采用加裝遮陽罩等措施來減弱溫度因素對儀表產生的測量影響。
常見因素3、水蒸汽、霧氣
由于水蒸汽較輕，會上升飄浮至罐體頂部，形成對超聲波脈沖有吸收和散射作用的蒸汽層，且附在超聲波液位計探頭上的水珠易使探頭發出的超聲波發生折射，致使發射和接收的時間差不正確，最終導致計算出的液位不準確。因此，若被測液體介質容易產生水蒸汽或霧氣，則不適用超聲波液位計來進行測量。如非用超聲波液位計不可，則應通過加置導波管、在探頭表面涂抹潤滑劑，或?qū)⒊暡ㄒ何挥?jì)傾斜安裝的方式，使得水珠無法掛住，從而降低水珠對測量的影響。
二、超聲波液位計測量中的常見問題及處理
常見問題1．超聲波液位計的瞬時值波動大
瞬時值波動大表現為超聲波液位計的信號強度波動大和本身測量值波動大兩方面。
處理辦法：調整好探頭位置，提高信號強度保證信號強度穩定，如本身值波動大，則建議重新選定安裝位置。
常見問題2．開機后儀表僅有背光，無任何字符顯示
處理辦法：開機后儀表僅有背光，無其他任何字符顯示，該情況一般為程序芯片出錯所致，建議將儀表發回原廠處理。
常見問題3．超聲波液位計的變送器數值波動很大
導致該問題出現，通常有三種情況：一是傳感器的喇叭口有結冰現象，二是可能有懸浮物干擾，三是環境中有電磁場干擾。
處理辦法：建議將儀表遠離變頻器、變頻電動機、大功率電動設備和強磁場干擾的地方進行安裝，并有良好的接地線；如果不能遠離，則要在超聲波液位計的外面裝金屬的儀表箱來隔絕屏蔽，且該儀表箱也應接地處理。
以上就是“影響超聲波液位計測量結果的因素及常見問題”的相關介紹，如欲了解更多液位開關（料位開關、液位開關）、液位計（料位計、液位計）等液位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、影響超聲波液位計測量的常見因素
在實際測量過程中，影響超聲波液位計測量的常見因素主要有以下三個方面：常見因素1、盲區
盲區是超聲波液位計測量液位的極限值，因此被測液面的最高液位不得高于盲區。超聲波液位計的測量盲區大小與超聲波的測量距離有關，一般量程小，則盲區小；量程大，則盲區大。
常見因素2、壓力和溫度
超聲波液位計通常不可安裝于壓力容器內，因?yàn)閴毫?huì)影響其探頭對液位的測量。除此之外，壓力與溫度之間也有一定的關系：T=KP（K為常數），壓力的變化會影響到溫度的變化，進而影響到聲速的變化。
為了對溫度變化進行補償，計為Uson-11超聲波液位計探頭內專門裝有溫度傳感器，以對溫度的影響進行自動補償。當探頭向處理器發送反射信號的同時，也把溫度信號發送到微處理器，處理器將自動補償由于溫度變化對液位測量的影響。如果將超聲波液位計安裝于戶外，由于戶外溫度變化較大，建議采用加裝遮陽罩等措施來減弱溫度因素對儀表產生的測量影響。
常見因素3、水蒸汽、霧氣
由于水蒸汽較輕，會上升飄浮至罐體頂部，形成對超聲波脈沖有吸收和散射作用的蒸汽層，且附在超聲波液位計探頭上的水珠易使探頭發出的超聲波發生折射，致使發射和接收的時間差不正確，最終導致計算出的液位不準確。因此，若被測液體介質容易產生水蒸汽或霧氣，則不適用超聲波液位計來進行測量。如非用超聲波液位計不可，則應通過加置導波管、在探頭表面涂抹潤滑劑，或?qū)⒊暡ㄒ何挥?jì)傾斜安裝的方式，使得水珠無法掛住，從而降低水珠對測量的影響。
二、超聲波液位計測量中的常見問題及處理
常見問題1．超聲波液位計的瞬時值波動大
瞬時值波動大表現為超聲波液位計的信號強度波動大和本身測量值波動大兩方面。
處理辦法：調整好探頭位置，提高信號強度保證信號強度穩定，如本身值波動大，則建議重新選定安裝位置。
常見問題2．開機后儀表僅有背光，無任何字符顯示
處理辦法：開機后儀表僅有背光，無其他任何字符顯示，該情況一般為程序芯片出錯所致，建議將儀表發回原廠處理。
常見問題3．超聲波液位計的變送器數值波動很大
導致該問題出現，通常有三種情況：一是傳感器的喇叭口有結冰現象，二是可能有懸浮物干擾，三是環境中有電磁場干擾。
處理辦法：建議將儀表遠離變頻器、變頻電動機、大功率電動設備和強磁場干擾的地方進行安裝，并有良好的接地線；如果不能遠離，則要在超聲波液位計的外面裝金屬的儀表箱來隔絕屏蔽，且該儀表箱也應接地處理。
以上就是“影響超聲波液位計測量結果的因素及常見問題”的相關介紹，如欲了解更多液位開關（料位開關、液位開關）、液位計（料位計、液位計）等液位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年9月16日發布）
