側裝磁翻板液位計和頂裝磁翻板液位計的異同點
2019-07-27

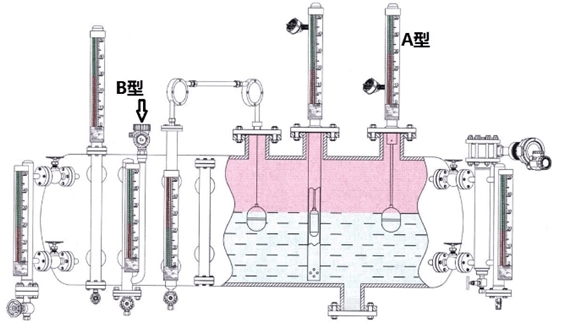

磁翻板液位計是根據磁極耦合原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的儀表。根據在罐體安裝位置的不同，磁翻板液位計主要可分為頂裝磁翻板液位計和側裝磁翻板液位計兩種。如下圖所示，A型為頂裝磁翻板液位計，B型為側裝磁翻板液位計。為了使儀表用戶對這兩種磁翻板液位計是如何工作的有更為深入地了解，本文就頂裝磁翻板液位計和側裝磁翻板液位計的異同點介紹如下。
就結構來說，側裝磁翻板液位計和頂裝磁翻板液位計都是由顯示面板、磁浮子、浮筒以及過程連接組件如法蘭等部分構成。
2．不同點
頂裝磁翻板液位計的磁浮子不在浮球內，而是通過連桿連接下部浮球工作的。
二、側裝磁翻板液位計和頂裝磁翻板液位計的原理異同點
1．相同點
側裝磁翻板液位計和頂裝磁翻板液位計都是基于連通器和磁性耦合原理實現液位的實時測量和顯示的，與磁開關或遠傳變送器配合使用，都能實現液位自動控制和遠程操控。
2．不同點
側裝磁翻板液位計有一個容納浮球的腔體（稱為主體管或浮筒），它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；由于浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給顯示面板上的磁翻片，推動磁翻片翻轉180°；由于磁翻片有紅、白兩面組成，所以翻轉180°后朝向顯示面板外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的實時高度。
頂裝磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分浮筒內浮子由連桿與上部浮筒內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在浮筒內上下運動，帶動顯示部分紅白翻片翻轉，磁翻片紅白交界處即是液位高度。
以上就是“側裝磁翻板液位計和頂裝磁翻板液位計的異同點”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
一、側裝磁翻板液位計和頂裝磁翻板液位計在結構上的異同點
1．相同點就結構來說，側裝磁翻板液位計和頂裝磁翻板液位計都是由顯示面板、磁浮子、浮筒以及過程連接組件如法蘭等部分構成。
2．不同點
頂裝磁翻板液位計的磁浮子不在浮球內，而是通過連桿連接下部浮球工作的。
二、側裝磁翻板液位計和頂裝磁翻板液位計的原理異同點
1．相同點
側裝磁翻板液位計和頂裝磁翻板液位計都是基于連通器和磁性耦合原理實現液位的實時測量和顯示的，與磁開關或遠傳變送器配合使用，都能實現液位自動控制和遠程操控。
2．不同點
側裝磁翻板液位計有一個容納浮球的腔體（稱為主體管或浮筒），它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；由于浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給顯示面板上的磁翻片，推動磁翻片翻轉180°；由于磁翻片有紅、白兩面組成，所以翻轉180°后朝向顯示面板外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的實時高度。
頂裝磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分浮筒內浮子由連桿與上部浮筒內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在浮筒內上下運動，帶動顯示部分紅白翻片翻轉，磁翻片紅白交界處即是液位高度。
以上就是“側裝磁翻板液位計和頂裝磁翻板液位計的異同點”的相關介紹，如欲了解更多物位開關（料位開關、液位開關）、物位計（料位計、液位計）等物位測量儀表方面的知識，歡迎關注微信公眾號：Jiweimeter。
（深圳計為自動化技術有限公司市場部2019年7月27日發布）
